U100 স্যাম্পলার
ক্লায়েন্টের পরীক্ষার প্রয়োজনীয়তাগুলির সাথে সামঞ্জস্য করার জন্য প্রয়োজনীয় নমুনার মানের শ্রেণীটি ব্যবহৃত নমুনার শ্রেণী নির্ধারণ করা উচিত" (BS5930:2015 Ch20.1)।দৈর্ঘ্য থেকে ব্যাসের অনুপাত 1:20 এর কম হওয়া দরকার।
U100 সিরিজে বেশ কিছু উপাদান রয়েছে যা তাদের নির্বাচনের উপর নির্ভর করে BS EN ISO 22475-1 এবং Eurocode 7 অনুযায়ী ক্লাস 1, 2 এবং 3 নমুনা প্রদান করে।
সূক্ষ্ম মাটিতে নিরবচ্ছিন্ন নমুনা নেওয়া প্রায়শই নিম্নোক্ত টুলিং ব্যবহার করে কার্যকর হয় যাতে শক্তি এবং দৃঢ়তা পরীক্ষা করার জন্য নমুনা নেওয়া যায়।
তিন ধরনের স্যাম্পলিং সিস্টেম নিম্নরূপ:
1. U100 স্ট্যান্ডার্ড সিস্টেম (OS-TK/W)
2. U100 প্লাস্টিক লাইনার সিস্টেম (OS-TK/W)
3. U100T সিস্টেম (OS-T/W)
স্পেসিফিকেশন:
| টাইপ |
সর্বোচ্চ OD * |
মিন.আইডি* (মিমি) |
এলাকার অনুপাত |
| স্ট্যান্ডার্ড সিস্টেম |
118.6 |
104.4 |
29% |
| প্লাস্টিক লাইনার সিস্টেম |
123.8 |
101.6 |
48% |
2 রেকর্ডের মধ্যে 1 থেকে 2 দেখানো হচ্ছে
* মাপ কাটা জুতা উপর পরিমাপ

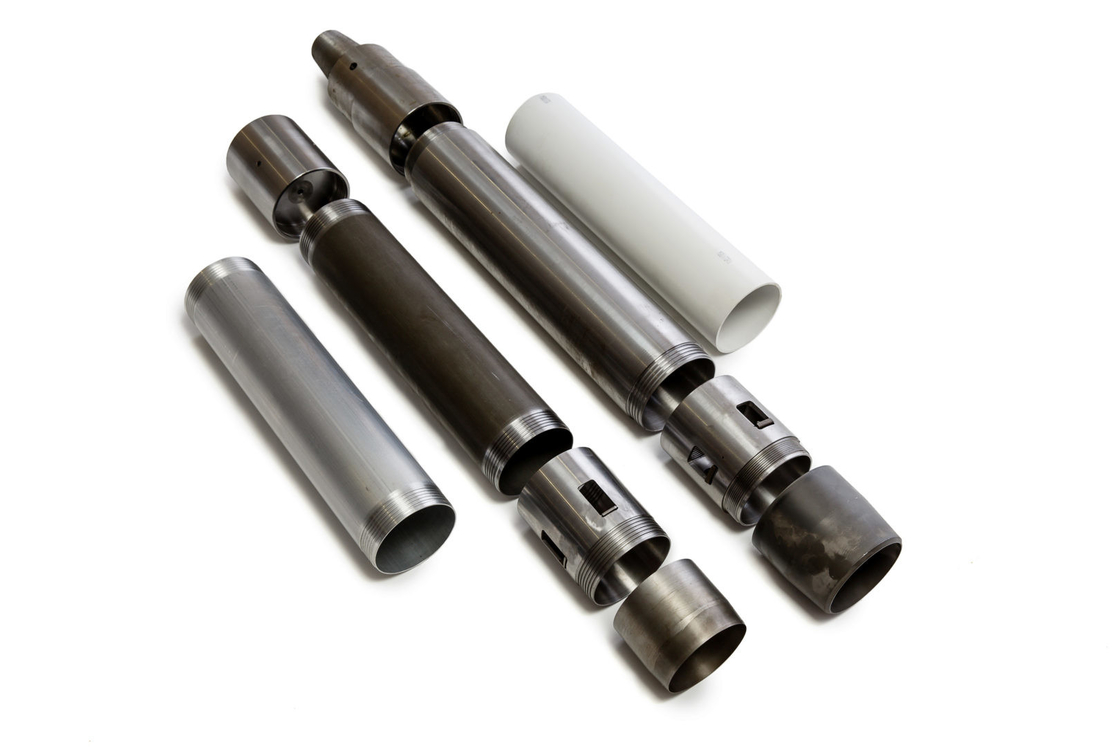

অনুগ্রহ করে চিত্রটি দেখুন।
স্ট্যান্ডার্ড সিস্টেম:
1. নমুনা নল (ক্যাডমিয়াম-প্লেটেড স্টিল বা অ্যালুমিনিয়াম)।
2. কোরক্যাচার (ঐচ্ছিক)
3. কাটা জুতা (সাধারণ বা দানাদার প্রান্ত)
প্লাস্টিকের লাইনার সিস্টেম
4. ইস্পাত বডি টিউব (প্লাস্টিকের লাইনার ঘেরা)।
5. কোরক্যাচার (ঐচ্ছিক)
6. স্পেসিং রিং
7. কাটিং জুতা (সাধারণ বা দানাদার প্রান্ত)
