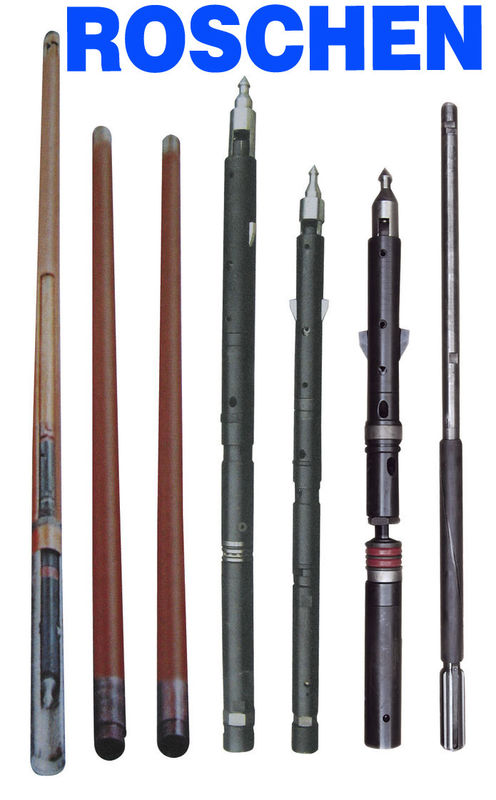

স্প্লিট টিউব NQ3 HQ3 PQ3 সহ 5 ফুট 10 ফুট ট্রিপল টিউব কোর ব্যারেল অ্যাসেম্বল
স্প্লিট টিউব NQ3 HQ3 PQ3 সঙ্গে ওয়্যারলেস কোর ব্যারেল ট্রিপল টিউব কোর ব্যারেল
ওয়্যারলেস কোর ব্যারেল ট্রিপল টিউব কোর ব্যারেল 5 ফুট, 10 ফুট স্ক্লিট টিউব NQ3 HQ3 PQ3 দিয়ে
বিস্তারিত পণ্যের বিবরণ
স্প্লিট টিউব NQ3 HQ3 PQ3 সঙ্গে ওয়্যারলেস কোর ব্যারেল ট্রিপল টিউব কোর ব্যারেল
বিক্রয়ের জন্য ট্রিপল টিউব কোর ব্যারেল বর্ণনা:
NQ3 HQ3 PQ3 ট্রিপল কোর ব্যারেলগুলি সাধারণভাবে জিওটেকনিক্যাল উদ্দেশ্যে ব্যবহার করা হয়, নরম গঠনের মূল পুনরুদ্ধারের জন্য ডিজাইন করা হয়েছে এবং এই সিরিজের কোর ব্যারেলের ভাল তুরপুন সম্পত্তি, উচ্চ স্যালভেজ দক্ষতা এবং কম খরচের সুবিধা রয়েছে।
এটা বাইরের নল সমাবেশ এবং ভিতরের টিউব সমাবেশ গঠিত। রপ্তানি-স্ট্যান্ডার্ড পাতলা পাতলা কাঠের বাক্সটি এই হেডকোয়ার্টার সিরিজ কোর ব্যারেল প্যাক ব্যবহার করা হয়।
1. কোর বারেল
কর ব্যারেল কনফিগ্যুশন এবং আবেদন:
কোর ব্যারেল সমাবেশ অভ্যন্তরীণ টিউব গ্রুপ এবং বাইরের টিউব গ্রুপ গঠিত হয়।
অভ্যন্তরীণ টিউব গ্রুপ তুরপুন প্রক্রিয়ার সময় কোর নমুনা সংগ্রহ করে এবং বাইরের টিউব গ্রুপ থেকে স্বাধীন।
ভিতরের টিউব গ্রুপ গঠিত হয়:
- প্রধান পরিষদ
- ভেতরের নল
- কোর Lifter কেস
- কোর Lifter
- রিং বন্ধ করুন
বাইরের টিউব গ্রুপ সবসময় গর্ত নীচে অবস্থিত এবং তুরপুন প্রক্রিয়া সময় অভ্যন্তরীণ-টিউব গ্রুপ ঘরে।
বাইরের নল গ্রুপ কোর ব্যারেল উপাদান অবশিষ্ট গঠিত হয়:
- লকিং Coupling
- অ্যাডাপ্টার কপিকল
- বাইরের টিউব
ট্রিপল টিউব কোর ব্যারেল / ডাবল টিউব কোর-ব্যারেল স্প্লিট টিউব সঙ্গে
স্প্লিট টিউব সহ ডাবল টিউব কোর-ব্যারেলগুলি, এই ধরনের কোর-ব্যারেলগুলি উপরের উল্লিখিত একই গোষ্ঠীর অন্তর্ভুক্ত থাকে তবে অভ্যন্তরীণ টিউবের অভ্যন্তরে অবস্থিত একটি অভ্যন্তরীণ টিউব মাছ ধরার যন্ত্র বা বিভক্ত টিউব নামে একটি তৃতীয় টিউব ব্যবহার করে।
| ক্রম | মডেল | ড্রিল বিট (মিমি) | reamer | বাইরের নল | ভেতরের নল | একক ভর |
| ভিতরের ব্যাস | বাহিরের ব্যাসার্ধ | বাহিরের ব্যাসার্ধ | বাহিরের ব্যাসার্ধ | ভিতরের ব্যাস | বাহিরের ব্যাসার্ধ | ভিতরের ব্যাস | কেজি / সেট |
| সিQ সিরিজ কোর ব্যারেল | বি কিউ | 59.5 | 36.5 | 60 | 57,2 | 46 | 42.9 | 38.1 | 45 |
| NQ | 74,6 | 47.6 | 75.8 | 73 | 60.3 | 55.6 | 50 | 65 |
| এইচকিউ | 95,6 | 63.5 | 96 | 92,1 | 77,8 | 73 | 66.7 | 105 |
| PQ | 122 | 85 | 122,6 | 118 | 103 | 95.3 | 88.9 | 150 |
| Boart Longyear কোর ব্যারেল সিস্টেম মাপ |
| আকার | কর Ø | HOLE Ø |
| AQTK | 35.5 মিমি (1-3 / 8 ইঞ্চি) | 48 মিমি (1-7 / 8 ইঞ্চি) |
| বি কিউ | 36.4 মিমি (1-7 / 16 ইঞ্চি) | 60 মিমি (2-3/8 ইঞ্চি) |
| BQTK | 40.7 মিমি (1-5 / 8 ইঞ্চি) | 60 মিমি (2-3/8 ইঞ্চি) |
| NQ | 47.6 মিমি (1-7 / 8 ইঞ্চি) | 75.7 মিমি (3 ইঞ্চি) |
| NQTK (NQ2 ") | 50.6 মিমি (2 ইঞ্চি) | 75.7 মিমি (3 ইঞ্চি) |
| NQ3 | 45 মিমি (1-3 / 8 ইঞ্চি) | 75.7 মিমি (3 ইঞ্চি) |
| এইচকিউ | 63.5 মিমি (2-1 / 2 ইঞ্চি) | 96 মিমি (3-3 / 8 ইঞ্চি) |
| HQ3 | 61.1 মিমি (2-3/8 ইঞ্চি) | 96 মিমি (3-3 / 8 ইঞ্চি) |
| PQ | 85 মিমি (3-3 / 8 ইঞ্চি) | 1২2.6 মিমি (4-7 / 8 ইঞ্চি) |
| PQ3 | 83 মিমি (3-1 / 4 ইঞ্চি) | 1২2.6 মিমি (4-7 / 8 ইঞ্চি) |
| Atlas Copco কোর ব্যারেল সিস্টেম মাপ |
| পদ্ধতি | কর Ø | HOLE Ø |
| মিমি | মধ্যে | মিমি | মধ্যে |
| একজন | 48,0 | 1.89 | 27,0 | 1.06 |
| বি | 59,9 | 2.36 | 36,4 | 1.43 |
| এন | 75,7 | 2.98 | 47,6 | 1.88 |
| এইচ | 96,1 | 3.78 | 63,5 | 2.5 |
| পি | 122,6 | 4.83 | 85,0 | 3.35 |
