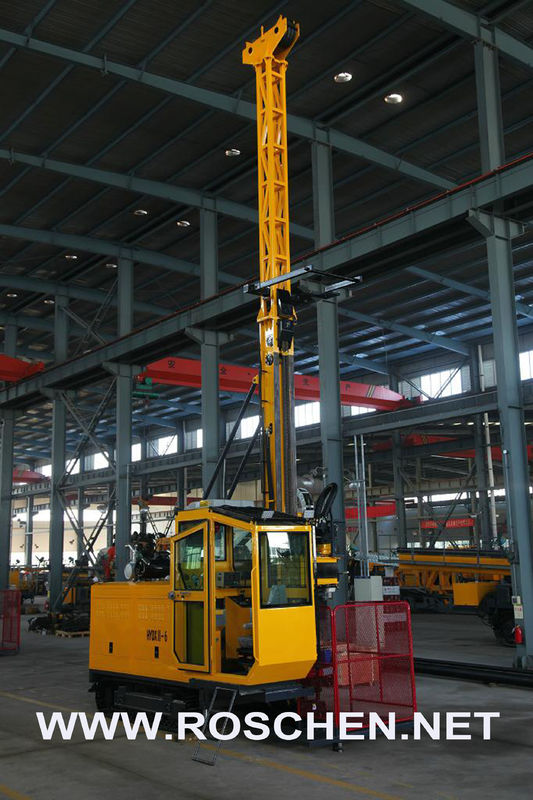

পার্বত্য অঞ্চলের তুরপুনের জন্য কামিন্স ইঞ্জিন পিস্টন পোর্টেবল পাতনীয় তুরপুন রিগ
মডেল: আরএসডিএক্স -২ সম্পূর্ণ হাইড্রোলিক পোর্টেবল ড্রিল রিগ
আরএসডিএক্স -২ হাইড্রোলিক ড্রিলিং রিগ
1. সাধারণ ওভারভিউ
আরএসডিএক্স -২ পূর্ণ হাইড্রোলিক পোর্টেবল ড্রিল র্যাগ হ'ল দুর্গম অঞ্চলে ভূতাত্ত্বিক অন্বেষণের জন্য ডিজাইন করা এক ধরণের হালকা র্যাগ।এই পোর্টেবল ড্রিল রিগটি ওয়্যারলাইন কোরিং কৌশল সহ হীরা ড্রিলিংয়ের জন্য মূলত উপযুক্ত।রিগটি ডিজেল পাওয়ার ইউনিট, হাইড্রোলিক সিস্টেম, কন্ট্রোল প্যানেল, মাস্ট, এবং প্রধান ডানা, তারের লাইন উইঞ্চ, ড্রিল হেড, ফিড সিস্টেম, পা বাতা ইত্যাদি নিয়ে গঠিত consists কোরিং ফাংশনবিভাজন শৈলীর নকশা বেশিরভাগ অ্যাক্সেস অযোগ্য অঞ্চলে পরিবহনকে সহজতর করে, ভাল সামঞ্জস্যতা এবং বিচ্ছিন্নতার ক্ষেত্রে কঠোরতা তৈরি করে।শক্তিশালী কাঠামো প্লাস নির্ভুল নিয়ন্ত্রণ ব্যবস্থা উচ্চ অনুপ্রবেশের হার এবং অসামান্য নির্ভরযোগ্যতা নিশ্চিত করে।
2. প্রধান প্রযুক্তিগত বৈশিষ্ট্য:
1. সম্পূর্ণ জলবাহী এবং ড্রিল মাথা মডেল।ড্রিল হেড রোটেশনটি পাঁচটি ডিজেল ইঞ্জিন দ্বারা চালিত চারটি হাইড্রোলিক পাম্পের সাথে উপলব্ধি করা যায়;এটি খাওয়ানো জলবাহী সিলিন্ডার সিস্টেমকে উচ্চ এবং নিম্ন গতির উভয় ক্ষেত্রেই তার সম্পূর্ণ স্ট্রোক খাওয়ানো উপলব্ধি করে।
2. ভাল dismantlability সঙ্গে।পোর্টেবল ড্রিল রিগটি পাওয়ার ইউনিট, হাইড্রোলিক অয়েল ট্যাঙ্ক, ম্যানিপুলেশন প্ল্যাটফর্ম এবং অপারেশন মেকানিজম, অর্থাৎ ড্রিলিং বিভাগ সহ নকশায় বিভাজনের শৈলীতে গৃহীত হয়।সুতরাং এগুলি হালকা ওজনের এবং এগুলি মানুষের শক্তি বা প্রাণী শক্তি দ্বারা চালিত হতে পারে।হাইড্রোলিক ড্রিলিং রিগটি আরও শক্তিশালী অভিযোজনযোগ্যতা সহ 45 apt －90 at এ গর্ত ড্রিলিংয়ের জন্য সংকীর্ণ স্থানে প্রয়োগ করা যায় এবং সম্পাদন করা যেতে পারে।
3. শক্তিশালী কৌশল অভিযোজনযোগ্যতা।তারের লাইন করিং কৌশল সহ হীরা ড্রিলিংয়ের পাশাপাশি, এই পোর্টেবল ড্রিল রগটি শক্তিশালী কৌশলগুলির সাথে অভিযোজিত।আরএসডিএক্স -২ হাইড্রোলিক ড্রিলিং রিগটি অন্য কোনও স্তরগুলির ড্রিলিং এবং খাওয়ানোর প্রয়োজনীয়তার জন্য প্রযোজ্য।
3. প্রযুক্তিগত বিশেষ উল্লেখ
| মডেল | আরএসডিএক্স -২ হাইড্রোলিক ড্রিলিং রিগ | |
| ড্রিল ক্ষমতা (মি) | বিকিউ | 350 |
| এনকিউ | 230 | |
| সদর দফতর | 120 | |
| রেটেড পাওয়ার (কেডব্লু) / | আর 2 ভি 870 ডুপ্লেক্স সিলিন্ডার এয়ার কুলড ডিজেল ইঞ্জিনের পাঁচটি সেট | 11 / 2,500 |
| ডায়নামিকাল সিস্টেমের আবর্তনীয় গতি (আর / মিনিট) | Yuchai YC2108 ডিজেল ইঞ্জিনের দুটি সেট | 33 / 2,400 |
| কামিন্স 4 বিটিএ 3.9-সি 100 ডিজেল ইঞ্জিনের একটি সেট | 74 / 2,200 | |
| ইউনিট প্রধান | টর্ক রেঞ্জ (এনএম) | 334-930 |
| গতির ব্যাপ্তি (আরপিএম) | 0-900 | |
| ফিড মেকানিজম | তেল সিলিন্ডার ফিড, লিফট স্ট্রোক (মিমি) | 1700 |
| উত্তোলন ক্ষমতা (কেএন) | 50 | |
| ফিড ক্ষমতা (কেএন) | 25 | |
| মাইন উইঞ্চ | সর্বাধিকউত্তোলন ক্ষমতা (কেএন) | 18 |
| উত্তোলনের গতি (মি / মিনিট) | 84 | |
| কয়েলিং দৈর্ঘ্য (মি) | 30 | |
| ব্যাস ওয়্যারিরোপ (মিমি) | φ12 | |
| দড়ি কোরিং উইঞ্চ | উত্তোলন ক্ষমতা (কেএন) | 8.4 |
| উত্তোলনের গতি (মি / মিনিট) | 90-240 | |
| কয়েলিং দৈর্ঘ্য (মি) | 500 | |
| ব্যাস ওয়্যারিরোপ (মিমি) | .6 | |
| বিডব্লিউ -100 এ মাড পাম্প | মাত্রা: L × W × H (মিমি) | 3500 × 1500 × 1300 |
| সর্বাধিকউপাদানগুলির ওজন (গতিশীল সিস্টেম বাদ) (কেজি) | 100 | |
