U100 স্যাম্পলার
ভূ-প্রযুক্তিগত সাইট তদন্ত এবং মাটির নমুনার জন্য U100 স্যাম্পলার সিস্টেম
জিওটেকনিক্যাল সাইট ইনভেস্টিগেশন এবং সয়েল স্যাম্পলিং
সাম্প্রতিক সময়ে কমপ্যাক্ট লাইটওয়েট ড্রিলিং এবং স্যাম্পলিং মেশিন খুব জনপ্রিয় হয়ে উঠেছে।
বেশ কিছু কোম্পানি চমৎকার কম্প্যাক্ট সয়েল স্যাম্পলিং মেশিন তৈরি করে যার মধ্যে রয়েছে:
গ্রাউন্ড পেনিট্রেশন এবং স্যাম্পলিংয়ের এই পদ্ধতির জন্য U100 স্যাম্পলার ইকুইপমেন্ট দ্রুত একটি ট্রেলারে একটি 4×4 গাড়ির পিছনে বা একটি প্যানেল ভ্যানের ভিতরে স্থাপন করা যেতে পারে।
সাধারণত রাবার ট্র্যাক করা মেশিনগুলি একটি সাইটের চারপাশে দ্রুত ঘোরাফেরা করতে পারে যার ফলে ন্যূনতম পৃষ্ঠের ক্ষতি হয় যখন সাইটের নীচের স্তরের ভাল মানের প্রতিনিধি নমুনাগুলি সাধারণত প্রায় 10mtr গভীরতায় পাওয়া যায় যদিও অনুকূল পরিস্থিতিতে এই গভীরতা যথেষ্ট পরিমাণে বাড়ানো যেতে পারে।
জিওটেকনিক্যাল এক্সপ্লোরেশন সার্ভিসেস একটি ড্রপ হ্যামার লাগানো মেশিন ব্যবহার করে এই কাজটি সম্পাদন করে যা দ্রুত একটি ঘূর্ণমান ড্রিলহেড দিয়ে প্রতিস্থাপন করা যেতে পারে যা বেডরকের মধ্যে 50mtr পর্যন্ত প্রবেশ করতে সক্ষম করে।
এই ধরনের অগভীর গ্রাউন্ড তদন্তের সাথে ব্যবহারের জন্য কাটিং এবং স্যাম্পলিং টুলের একটি পরিসীমা ডিজাইন করা হয়েছে।
কংক্রিট কোরিং ব্যারেল
অনেক সাইটে কংক্রিট বা টারমাক এবং অন্যান্য মানুষের তৈরি সামগ্রী কেটে ফেলা প্রয়োজন যাতে তদন্ত করা হয় এমন মাটিতে অ্যাক্সেস পেতে হয়।এটির জন্য একটি কংক্রিট কাটিং/কোরিং ব্যারেল ব্যবহার করা হয় এবং এতে একটি টিউব থাকে যার মধ্যে একটি হীরা লাগানো জুতা থাকে যা সহজেই রিইনফোর্সড কংক্রিট সহ কঠিনতম উপাদানগুলিকে কাটতে সক্ষম।টিউবের উপরের অংশে একটি জলের সুইভেল লাগানো হয় যাতে জলের ইনজেকশন বিট ঠান্ডা হয় এবং ড্রিল কাটগুলি পরিষ্কার হয়৷
জানালা এবং জানালাবিহীন স্যাম্পলিং টিউব
উইন্ডো স্যাম্পলিং টিউব সাধারণত 1mtr - 2mtr লম্বা হয়।তাদের অগ্রভাগের প্রান্তে একটি কাটিং জুতা এবং পাশের স্লট বা জানালা রয়েছে যা নমুনাটিতে সরাসরি অ্যাক্সেস দেয়।তারা একটি ড্রপ ওজন বা জলবাহী হাতুড়ি দ্বারা মাটিতে চালিত হয়.কেসিং স্যাম্পলিংয়ের সময় উন্নত হয় যখন ধসে পড়া স্তরকে স্থিতিশীল করার প্রয়োজন হয়।
অন্যান্য অনুরূপ ধরনের স্যাম্পলিং টিউবগুলির কোনও জানালা নেই (জানালাবিহীন) তবে অপসারণযোগ্য পরিষ্কার প্লাস্টিকের লাইনার রয়েছে যা অখণ্ডতা বজায় রাখার জন্য সিল করা যেতে পারে এবং তারপরে ল্যাবরেটরিতে তাদের দৈর্ঘ্য বরাবর কেটে খোলা যায় যেখানে সেগুলি লগ করা হয়, বিশ্লেষণ করা হয় এবং নমুনাগুলি পরীক্ষা করা হয় যাতে চমৎকার প্রতিনিধি তথ্য দেওয়া হয়। সাইট তদন্ত করা হচ্ছে.
এই ধরনের স্থল তদন্তের সময় অন্যান্য ভূ-প্রযুক্তিগত তথ্য সংগ্রহ করা যেতে পারে।
স্ট্যান্ডার্ড পেনিট্রেশন টেস্ট (SPT) থেকে BS1377B
একটি 140 পাউন্ড (64 কিলোগ্রাম) ওজন 30″ (0.8 মিটার) কমে একটি স্ট্যান্ডার্ড স্যাম্পলিং চামচ 1′ (0.3 মিটার) চালানোর জন্য প্রয়োজনীয় আঘাতের সংখ্যা গণনা করে জায়গায় মাটির সংক্ষিপ্ততার মাত্রা অনুমান করার জন্য একটি পরীক্ষা।
ডায়নামিক প্রোবিং (BS 1377 পার্ট 9)
এই পরীক্ষাটি মাটির অনুপ্রবেশ প্রতিরোধ ক্ষমতা নির্ধারণের জন্য করা হয় এবং এতে 300 মিমি দূরত্বে একটি হাতুড়ি ড্রপ করা হয় এবং প্রতি মিনিটে 20 থেকে 60টি আঘাতের হারে।একটি গর্তের গোড়ায় স্তরের উপর বিশ্রাম নেওয়া প্রোবের সাথে অ্যাভিলটি শক্ত রডের মাধ্যমে সরাসরি সংযুক্ত থাকে।প্রতি 100 মিমি অনুপ্রবেশের জন্য হাতা গণনা করা হয় এবং রেকর্ড করা হয়।

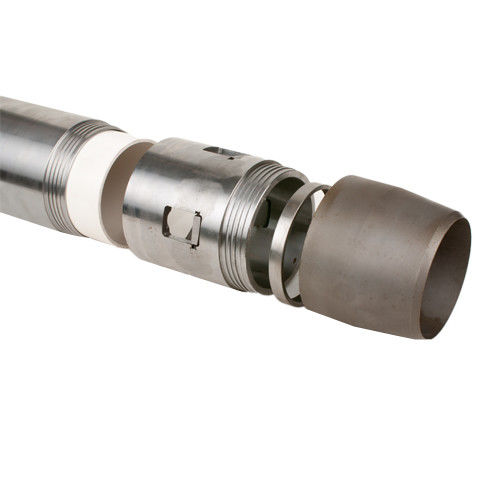

U100 স্যাম্পলিং
এটি একটি নমুনা পদ্ধতি যেখানে একটি নমুনা নল মাটিতে চালিত হয় (সাধারণত কাদামাটি ধরনের উপাদান)।নমুনাগুলি আঙ্গুলের দ্বারা নমুনার মধ্যে ধরে রাখা হয় যা ছিদ্রের গোড়া থেকে নলটি তোলার সময় আঁকড়ে ধরে।U100 স্যাম্পলারের বেশ কয়েকটি সিস্টেম রয়েছে – U100 স্ট্যান্ডার্ড সিস্টেম, U100 প্লাস্টিক লাইনার সিস্টেম এবং U100 পাতলা ওয়াল সিস্টেম।
