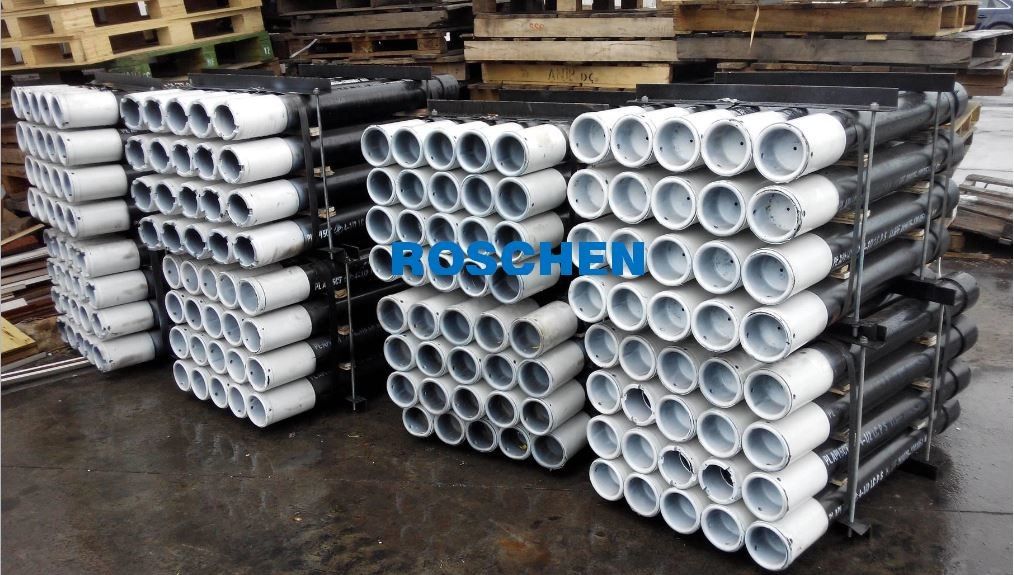

কেসিং পাইপ এবং আপসেট টিউবিং
একটি কেসিং পাইপ খুব কমই পণ্য পাইপ, এবং সহজভাবে একটি বোর তৈরি করার জন্য ব্যবহার করা হয়।এই ধরনের পাইপ সাধারণত স্বল্প দূরত্বে ইউটিলিটি লাইন রক্ষা করতে ব্যবহৃত হয়।কেসিং পাইপটি বিভাগগুলিতে ইনস্টল করা যেতে পারে এবং তারপরে ইনস্টলেশনের আগে অবিলম্বে একসাথে ঢালাই বা থ্রেডেড করা যেতে পারে।
একটি কেসিং পাইপের ব্যাস সাধারণত 4 থেকে 55 ইঞ্চি ব্যাস হয়, যদিও 150 ইঞ্চি ব্যাসের মতো বড় কেসিং পাইপের সফল ইনস্টলেশন হয়েছে।
1.315" X 1.80 lb/ft মাল্টিসিয়াল ROS-PS-8
| স্পেসিফিকেশন | ||
| নামমাত্র টিউবিং OD | 1.315" | |
| ড্রিফ্ট সাইজ | 0.955" | |
| ইস্পাত গ্রেড | এল-80 | |
| নামমাত্র ওজন | 1.80lb/ft | |
| নামমাত্র প্রাচীর বেধ | 0.133" | |
| নামমাত্র আইডি | 1.049" | |
| সংযোগের দৈর্ঘ্য | LP-দৈর্ঘ্য পিন LB-দৈর্ঘ্য বক্স LB সর্বনিম্ন=LP-0.18" |
|
| সংযোগ মেক আপ ক্ষতি | 2.23" | |
| উত্পাদনের মানদণ্ড | API 5CT | |
| টিউবিং ক্ষমতা | ||
| শরীরের ফলন শক্তি | 40000lbs | 178kN |
| API সঙ্কুচিত | 14550 psi | 1003 বার |
| অভ্যন্তরীণ ফলন | 14160psi | 977 বার |
| যৌথ শক্তি | 45600lbs | 203kN |
| সংযোগ স্পেসিফিকেশন | |||
| সংযোগ | ROS-PS-8 | মানানসই | 1" হাইড সিএস |
| OD | 1.552" | আইডি | 0.970" |
| সংযোগের দৈর্ঘ্য | 2.4" | সর্বনিম্ন | |
| 3.24" | স্ট্যান্ডার্ড | 1 রিকট | |
| 4.08" | টাইপ 2 | 2 রিকট | |
| 4.92" | টাইপ 3 | 3 রিকাট | |
| ন্যূনতম মেক আপ টর্ক | 400 পাউন্ড/ফুট | 540 N মি | |
| সর্বোত্তম মেক আপ টর্ক | 450 পাউন্ড/ফুট | 610 N মি | |
| সর্বোচ্চ মেক আপ টর্ক | 500lb/ft | 680 N মি | |
| সংযোগ প্রসার্য দক্ষতা | 114% | পরিদর্শন মানদণ্ড | API5A5, API 5CT |
1.660” X 3.02 পাউন্ড/ফুট হাইড্রিল সিএস
| স্পেসিফিকেশন | ||
| নামমাত্র টিউবিং OD | 1.66" | |
| ড্রিফ্ট সাইজ | 1.184" | |
| ইস্পাত গ্রেড | এল-80 | |
| নামমাত্র ওজন | 3.02 পাউন্ড/ফুট | |
| নামমাত্র প্রাচীর বেধ | 0.191" | |
| নামমাত্র আইডি | 1.278" | |
| সংযোগের দৈর্ঘ্য | ||
| সংযোগ মেক আপ ক্ষতি | 2.22" | |
| উত্পাদনের মানদণ্ড | API 5CT | |
| টিউবিং ক্ষমতা | ||
| শরীরের ফলন শক্তি | 71000 পাউন্ড | 316kN |
| API সঙ্কুচিত | 16290 psi | 1123 বার |
| অভ্যন্তরীণ ফলন | 16110 psi | 1111 বার |
| যৌথ শক্তি | 71000 পাউন্ড | 316 kN |
| সংযোগ স্পেসিফিকেশন | |||
| সংযোগ | 1 1/4" হাইড্রিল সিএস | মানানসই | 1.66" ROS-PS-8 |
| OD | 1.927" | আইডি | 1.218" |
| সংযোগের দৈর্ঘ্য | সর্বনিম্ন | ||
| স্ট্যান্ডার্ড | 1 রিকট | ||
| টাইপ 2 | 2 রিকট | ||
| টাইপ 3 | 3 রিকাট | ||
| ন্যূনতম মেক আপ টর্ক | 600 পাউন্ড/ফুট | 810 N মি | |
| সর্বোত্তম মেক আপ টর্ক | 700 পাউন্ড/ফুট | 946 N মি | |
| সর্বোচ্চ মেক আপ টর্ক | 800lb/ft | 1081 N মি | |
| সংযোগ প্রসার্য দক্ষতা | 100% | পরিদর্শন মানদণ্ড | API 5A5, API 5CT |
1.900” X 3.64 lb/ft ROS মাল্টিসিয়াল PS-8
| স্পেসিফিকেশন | ||
| নামমাত্র টিউবিং OD | 1.9" | |
| ড্রিফ্ট সাইজ | 1.286" | |
| ইস্পাত গ্রেড | এল-80 | |
| নামমাত্র ওজন | 3.64 পাউন্ড/ফুট | |
| নামমাত্র প্রাচীর বেধ | 0.2" | |
| নামমাত্র আইডি | 1.5" | |
| সংযোগের দৈর্ঘ্য | LP-দৈর্ঘ্য পিন LB-দৈর্ঘ্য বক্স LB সর্বনিম্ন=LP-0.21" |
|
| সংযোগ মেক আপ ক্ষতি | 2.23" | |
| উত্পাদনের মানদণ্ড | API 5CT | |
| টিউবিং ক্ষমতা | ||
| শরীরের ফলন শক্তি | 85000 পাউন্ড | 379kN |
| API সঙ্কুচিত | 15070 psi | 1039 বার |
| অভ্যন্তরীণ ফলন | 14740 psi | 1017 বার |
| যৌথ শক্তি | 86000 পাউন্ড | 383 kN |
| সংযোগ স্পেসিফিকেশন | |||
| সংযোগ | ROS-PS-8 | মানানসই | 1 1/2" Hyd CS |
| OD | 2.162" | আইডি | 1.440" |
| সংযোগের দৈর্ঘ্য | 2.43" | সর্বনিম্ন | |
| 3.27" | স্ট্যান্ডার্ড | 1 রিকট | |
| 4.11" | টাইপ 2 | 2 রিকট | |
| 4.95" | টাইপ 3 | 3 রিকাট | |
| ন্যূনতম মেক আপ টর্ক | 800 পাউন্ড/ফুট | 1085 N মি | |
| সর্বোত্তম মেক আপ টর্ক | 900 পাউন্ড/ফুট | 1220 N মি | |
| সর্বোচ্চ মেক আপ টর্ক | 1000lb/ft | 1360 N মি | |
| সংযোগ প্রসার্য দক্ষতা | 101% | পরিদর্শন মানদণ্ড | API 5A5, API 5CT |
2.375" X 5.95 lb/ft ROS মাল্টিসিয়াল PS-6
| স্পেসিফিকেশন | ||
| নামমাত্র টিউবিং OD | 2 3/8" | |
| ড্রিফ্ট সাইজ | 1.773" | |
| ইস্পাত গ্রেড | P-110 | |
| নামমাত্র ওজন | 5.95 পাউন্ড/ফুট | |
| নামমাত্র প্রাচীর বেধ | 0.254" | |
| নামমাত্র আইডি | 1.867" | |
| সংযোগের দৈর্ঘ্য | LP-দৈর্ঘ্য পিন LB-দৈর্ঘ্য বক্স LB সর্বনিম্ন=LP-0.24" |
|
| সংযোগ মেক আপ ক্ষতি | 3.05" | |
| উত্পাদনের মানদণ্ড | API 5CT | |
| টিউবিং ক্ষমতা | ||
| শরীরের ফলন শক্তি | 186000 পাউন্ড | 828kN |
| API সঙ্কুচিত | 21010 psi | 1449 বার |
| অভ্যন্তরীণ ফলন | 20590 psi | 1420 বার |
| যৌথ শক্তি | 202500 পাউন্ড | 902 kN |
| সংযোগ স্পেসিফিকেশন | |||
| সংযোগ | ROS-PS-6 | মানানসই | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
| OD | 2.906" | আইডি | 1.805" |
| সংযোগের দৈর্ঘ্য | 3.34" | সর্বনিম্ন | |
| 4.44" | স্ট্যান্ডার্ড | 1 রিকট | |
| 5.53" | টাইপ 2 | 2 রিকট | |
| ৬.৬২" | টাইপ 3 | 3 রিকাট | |
| ন্যূনতম মেক আপ টর্ক | 800 পাউন্ড/ফুট | 3660 N মি | |
| সর্বোত্তম মেক আপ টর্ক | 900 পাউন্ড/ফুট | 4120 N মি | |
| সর্বোচ্চ মেক আপ টর্ক | 1000lb/ft | 4580 N মি | |
| সংযোগ প্রসার্য দক্ষতা | 101% | পরিদর্শন মানদণ্ড | API 5A5, API 5CT |
2.875” X 8.70 lb/ft Hydril PSHW533
| স্পেসিফিকেশন | ||
| নামমাত্র টিউবিং OD | 2 7/8" | |
| ড্রিফ্ট সাইজ | 2.165" | |
| ইস্পাত গ্রেড | P-110 | |
| নামমাত্র ওজন | 8.7 পাউন্ড/ফুট | |
| নামমাত্র প্রাচীর বেধ | 0.308" | |
| নামমাত্র আইডি | 2.259" | |
| সংযোগের দৈর্ঘ্য | ||
| সংযোগ মেক আপ ক্ষতি | 3.64" | |
| উত্পাদনের মানদণ্ড | API 5CT | |
| টিউবিং ক্ষমতা | ||
| শরীরের ফলন শক্তি | 273000 পাউন্ড | 1215kN |
| API সঙ্কুচিত | 21050 psi | 1450 বার |
| অভ্যন্তরীণ ফলন | 20620 psi | 1422 বার |
| যৌথ শক্তি | 273000 পাউন্ড | 1215 kN |
| সংযোগ স্পেসিফিকেশন | |||
| সংযোগ | 2 7/8 PSHW533 | মানানসই | PSH503 PSH553 PSH563 |
| OD | 3.328" | আইডি | 2.209" |
| সংযোগের দৈর্ঘ্য | সর্বনিম্ন | ||
| স্ট্যান্ডার্ড | 1 রিকট | ||
| টাইপ 2 | 2 রিকট | ||
| টাইপ 3 | 3 রিকাট | ||
| ন্যূনতম মেক আপ টর্ক | 2500 পাউন্ড/ফুট | 3378 N মি | |
| সর্বোত্তম মেক আপ টর্ক | 3000 পাউন্ড/ফুট | 4054 N মি | |
| সর্বোচ্চ মেক আপ টর্ক | 4400lb/ft | 12259 N মি | |
| সংযোগ প্রসার্য দক্ষতা | 100% | পরিদর্শন মানদণ্ড | API 5A5, API 5CT |
3.500" X 12.95 lb/ft ROS মাল্টিসিয়াল
| স্পেসিফিকেশন | ||
| নামমাত্র টিউবিং OD | 3.50" | |
| ড্রিফ্ট সাইজ | 2.625" | |
| ইস্পাত গ্রেড | C-95SS | |
| নামমাত্র ওজন | 12.95 পাউন্ড/ফুট | |
| নামমাত্র প্রাচীর বেধ | 0.375" | |
| নামমাত্র আইডি | 2.750" | |
| সংযোগের দৈর্ঘ্য | LP-দৈর্ঘ্য পিন LB-দৈর্ঘ্য বক্স LB সর্বনিম্ন=LP-0.43" |
|
| সংযোগ মেক আপ ক্ষতি | 3.35" | |
| উত্পাদনের মানদণ্ড | API 5CT | |
| টিউবিং ক্ষমতা | ||
| শরীরের ফলন শক্তি | 349800 পাউন্ড | 1556 kN |
| API সঙ্কুচিত | 18180 psi | 1254 বার |
| অভ্যন্তরীণ ফলন | 17810 psi | 1228 বার |
| যৌথ শক্তি | 416260 পাউন্ড | 1852 kN |
| সংযোগ স্পেসিফিকেশন | |||
| সংযোগ | ROS-মাল্টিসিয়াল PS-6 | মানানসই | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.313" | আইডি | 2.687" |
| সংযোগের দৈর্ঘ্য | 3.77" | সর্বনিম্ন | |
| 5.03" | স্ট্যান্ডার্ড | 1 রিকট | |
| 6.28" | টাইপ 2 | 2 রিকট | |
| 7.54" | টাইপ 3 | 3 রিকাট | |
| ন্যূনতম মেক আপ টর্ক | 6400 পাউন্ড/ফুট | 8680 N মি | |
| সর্বোত্তম মেক আপ টর্ক | 7200 পাউন্ড/ফুট | 9760 N মি | |
| সর্বোচ্চ মেক আপ টর্ক | 8000lb/ft | 10850 N মি | |
| সংযোগ প্রসার্য দক্ষতা | 119% | পরিদর্শন মানদণ্ড | API 5A5, API 5CT |
আপসেট টিউবিং হল একটি লম্বা টিউবিং জয়েন্ট যা তেল এবং গ্যাস নিষ্কাশনের সুবিধার্থে একটি ওয়েলবোরে ইনস্টল করা হয়।এটি একটি নালী হিসাবে কাজ করে, যার মাধ্যমে উত্পাদিত তরল বা গ্যাস নীচে থেকে পৃষ্ঠে প্রেরণ করা হয়।টিউবিং জয়েন্ট তুলনামূলকভাবে একটি একক দৈর্ঘ্যের পাইপ যেটির দৈর্ঘ্য 25 থেকে 30 ফুটের মধ্যে পরিবর্তিত হতে পারে। এই আদর্শ দৈর্ঘ্যটি সহজে উত্পাদন করতে দেয় কারণ টিউবিং জয়েন্টটি উভয় পাশে থ্রেড দিয়ে লাগানো থাকে এবং যে কোনও গভীরতার কূপের মধ্য দিয়ে যেতে পারে।বেশিরভাগ টিউবিং সরঞ্জামের মতো, টিউব জয়েন্টগুলি ভূগর্ভস্থ অবস্থা এবং তরলগুলির উপর ভিত্তি করে একটি নির্দিষ্ট কূপের জন্য ডিজাইন করা হয়েছে।
