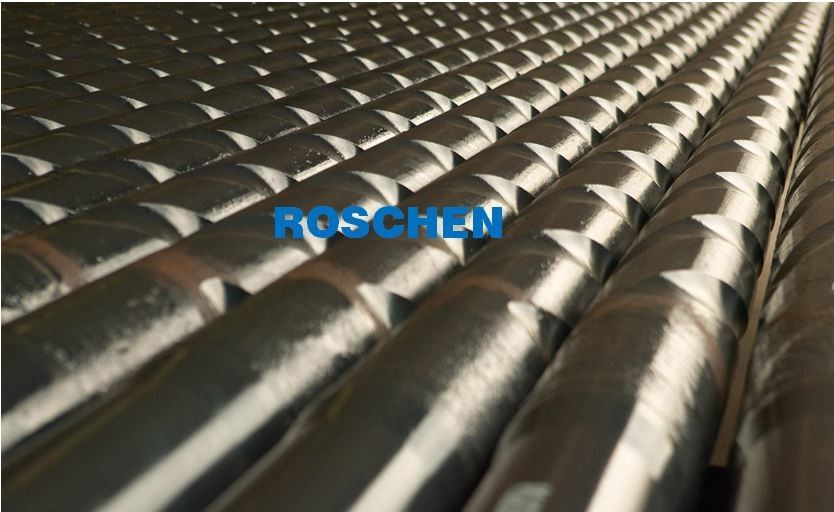

অ-চৌম্বকীয় সর্পিল ড্রিল কলার
অ-চুম্বকীয় ড্রিল কলার:
এনএমডিসিগুলি সাধারণত ফ্লাশ (ননস্পিরাল) হয়।এগুলি উচ্চমানের, জারা-প্রতিরোধী, স্টেইনলেস স্টিল থেকে তৈরি।চুম্বকীয় হস্তক্ষেপ ছাড়াই পৃথিবীর চৌম্বক ক্ষেত্রের পরিমাপের অনুমতি দেওয়ার জন্য পর্যাপ্ত দৈর্ঘ্যের NMDC- এ অবস্থিত চুম্বকীয় জরিপ যন্ত্র চালানোর সময় এগুলি ব্যবহার করা হয়।জরিপের যন্ত্রগুলি বিএইচএ -এর অন্যান্য ইস্পাত উপাদান দ্বারা সৃষ্ট চৌম্বকীয় ঝামেলা থেকে বিচ্ছিন্ন।
অ-চৌম্বকীয় সর্পিল ড্রিল কলার 6.750 ”এনসি 50
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | |||||
| নামমাত্র OD | 6 3/4 "(6.75") | সংযোগ | NC50 | বেন্ড স্ট্রেস রেশিও | ||
| নামমাত্র আইডি | 2.7/8 "(2.875") | ওডি | 6 3/4 "(6.75") | আইডি | 2 7/8 "(2.875") | |
| উপাদান গ্রেড | P530 | সামঞ্জস্যপূর্ণ ওজন | গড় দৈর্ঘ্য | 31.00 ফুট | ||
| দ্রব্যের আকার | এএসটিএম | প্রস্তাবিত মেক আপ টর্ক | সর্বোচ্চ মেক আপ টর্ক | |||
| চৌম্বকীয় ব্যাপ্তিযোগ্যতা | 1.001 সর্বোচ্চ | স্লিপ রিসেস | এন/এ | লিফট রিসেস | এন/এ | |
| ড্রিফট সাইজ | 3 1/8 "(3.125") | তরল স্থানচ্যুতি | তরল ক্ষমতা | |||
| হার্ডব্যান্ডিং | কোনটিই নয় | পরিদর্শন মানদণ্ড | NS-2 | দীর্ঘায়িত | 18% | |
| আইপিসি | কোনটিই নয় | |||||
| রাসায়নিক বৈশিষ্ট্য | ফসফরাস <0.05% | |||||
| সালফার <0.03% | ||||||
| উত্পাদন মানদণ্ড | API Spec7-1 | |||||
| ড্রিল কলার ক্যাপাসিটি | ||||||
| প্রসার্য শক্তি | 120,000 পিএসআই ন্যূনতম | |||||
| 827 এমপিএ | ||||||
| উত্পাদন শক্তি | 110,000 পিএসআই ন্যূনতম | |||||
| 758 এমপিএ | ||||||
| প্রভাব শক্তি | 60J এর উপরে | |||||
| কঠোরতা (ব্রিনেল) | সর্বনিম্ন 285 BHN | |||||
অ-চুম্বকীয় সর্পিল ড্রিল কলার 8.250 ”6 5/8” রেজি
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | |||||
| নামমাত্র OD | 8 1/4 "(8.25") | সংযোগ | 6 5/8 "REG | বেন্ড স্ট্রেস রেশিও | ||
| নামমাত্র আইডি | 2 13/16 "(2.8125") | ওডি | 8 1/4 "(8.25") | আইডি | 2 13/16 "(2.8125") | |
| উপাদান গ্রেড | P530 | সামঞ্জস্যপূর্ণ ওজন | গড় দৈর্ঘ্য | 31.00 ফুট | ||
| দ্রব্যের আকার | এএসটিএম | প্রস্তাবিত মেক আপ টর্ক | সর্বোচ্চ মেক আপ টর্ক | |||
| চৌম্বকীয় ব্যাপ্তিযোগ্যতা | 1.001 সর্বোচ্চ | স্লিপ রিসেস | এন/এ | লিফট রিসেস | এন/এ | |
| ড্রিফট সাইজ | 2 11/16 "(2.6875") | তরল স্থানচ্যুতি | তরল ক্ষমতা | |||
| হার্ডব্যান্ডিং | কোনটিই নয় | পরিদর্শন মানদণ্ড | NS-2 | দীর্ঘায়িত | 20% | |
| আইপিসি | কোনটিই নয় | |||||
| রাসায়নিক বৈশিষ্ট্য | ফসফরাস <0.05% | |||||
| সালফার <0.03% | ||||||
| উত্পাদন মানদণ্ড | API Spec7-1 | |||||
| ড্রিল কলার ক্যাপাসিটি | ||||||
| প্রসার্য শক্তি | 100,000 পিএসআই ন্যূনতম | |||||
| 689 এমপিএ | ||||||
| উত্পাদন শক্তি | 110,000 পিএসআই ন্যূনতম | |||||
| 758 এমপিএ | ||||||
| প্রভাব শক্তি | 60J এর উপরে | |||||
| কঠোরতা (ব্রিনেল) | সর্বনিম্ন 285 BHN | |||||
অ-চুম্বকীয় সর্পিল ড্রিল কলার 9.500 ”7 5/8” রেজি
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | |||||
| নামমাত্র OD | 9 1/2 "(9.5") | সংযোগ | 7 5/8 "REG | বেন্ড স্ট্রেস রেশিও | ||
| নামমাত্র আইডি | 3 "(3") | ওডি | 9 1/2 "(9.5") | আইডি | 3 "(3") | |
| উপাদান গ্রেড | P530 | সামঞ্জস্যপূর্ণ ওজন | গড় দৈর্ঘ্য | 31.00 ফুট | ||
| দ্রব্যের আকার | এএসটিএম | প্রস্তাবিত মেক আপ টর্ক | সর্বোচ্চ মেক আপ টর্ক | |||
| চৌম্বকীয় ব্যাপ্তিযোগ্যতা | 1.001 সর্বোচ্চ | স্লিপ রিসেস | এন/এ | লিফট রিসেস | এন/এ | |
| ড্রিফট সাইজ | 2 7/8 "(2.875") | তরল স্থানচ্যুতি | তরল ক্ষমতা | |||
| হার্ডব্যান্ডিং | কোনটিই নয় | পরিদর্শন মানদণ্ড | NS-2 | দীর্ঘায়িত | 20% | |
| আইপিসি | কোনটিই নয় | |||||
| রাসায়নিক বৈশিষ্ট্য | ফসফরাস <0.05% | |||||
| সালফার <0.03% | ||||||
| উত্পাদন মানদণ্ড | API Spec7-1 | |||||
| ড্রিল কলার ক্যাপাসিটি | ||||||
| প্রসার্য শক্তি | 110,000 পিএসআই ন্যূনতম | |||||
| 758 এমপিএ | ||||||
| উত্পাদন শক্তি | 100,000 পিএসআই ন্যূনতম | |||||
| 689 এমপিএ | ||||||
| প্রভাব শক্তি | 60J এর উপরে | |||||
| কঠোরতা (ব্রিনেল) | সর্বনিম্ন 285 BHN | |||||
ড্রিল কলার শ্রেণীবিভাগ
ড্রিল কলারগুলিকে কেবল তাদের কাঠামো এবং উপাদান অনুসারে তিনটি বিভাগে রাখা যেতে পারে, যথা স্লিক ড্রিল কলার, সর্পিল খাঁজযুক্ত ড্রিল কলার এবং নন-ম্যাগনেটিক ড্রিল কলার।
চটকদার ড্রিল কলারটি সাধারণত একটি মসৃণ পুরু প্রাচীরের নল, যার বেধ 38 থেকে 53 এর মধ্যে, ড্রিলের পাইপের প্রায় 4 থেকে 8 গুণ।এটি একটি অভিন্ন নলাকার আকৃতিতে মেশিন করা হয় এবং সরল খাদ ইস্পাত দিয়ে তৈরি।
সর্পিল খাঁজযুক্ত ড্রিল কলারটিও সাধারণ খাদ ইস্পাত থেকে মেশিন করা হয়, তবে এটি সাধারণত স্লিকার ড্রিল কলারের চেয়ে 4 থেকে 6 শতাংশ হালকা হয়।এই ধরনের ড্রিল কলার আজকাল ব্যাপকভাবে ব্যবহৃত হয় কারণ বিশেষ সর্পিল নকশাটি প্রাচীর এবং কলারের মধ্যে যোগাযোগের ক্ষেত্র কমিয়ে দুর্ঘটনা আটকে যাওয়ার সম্ভাবনাকে অনেকটা পিছিয়ে রাখে।
নন-ম্যাগনেটিক ড্রিল কলার নন-ম্যাগনেটিক অ্যালয় স্টিল থেকে তৈরি করা হয়।চুম্বকীয় পরিমাপ যন্ত্রগুলি যেমন বোরহোলের দিক পরিমাপ করার সময় ভূ-চৌম্বকীয় ক্ষেত্র অনুধাবন করতে পারে, তেমনি যন্ত্রগুলিকে অ-চুম্বকীয় পরিবেশে কাজ করতে হবে।যাইহোক, তুরপুন প্রক্রিয়ায়, চৌম্বকীয় রিগ সবসময় পরিমাপ যন্ত্রের নির্ভুলতা প্রভাবিত করে।অতএব, একটি অ-চুম্বকীয় ড্রিল কলার ব্যবহার আরও নির্ভরযোগ্য পরিমাপের ফলাফল নিশ্চিত করতে পারে।
ড্রিলিং অ্যাপ্লিকেশনে ড্রিল কলার
ড্রিল কলার ড্রিলিং প্রক্রিয়ায় গুরুত্বপূর্ণ ভূমিকা পালন করে।কাঠামোগত বৈশিষ্ট্যগুলির কারণে, ড্রিল কলারগুলি ড্রিলিংয়ের উদ্দেশ্যে ওজন সরবরাহ করতে পারে, যা ড্রিল কলারের এক এবং সর্বাগ্রে বিশেষত্ব।ড্রিল বিটের সাহায্যে পাথর ভাঙার জন্য প্রয়োজনীয় নিম্নমুখী শক্তি প্রদানের জন্য মাধ্যাকর্ষণ বেশ কয়েকটি ড্রিল কলারে কাজ করে।
বিট (WOB) উপর ওজন প্রদান ছাড়াও, ড্রিল কলারগুলি একটি শক শোষক হিসাবেও কাজ করে কম্পন কমিয়ে দিতে এবং যখন ড্রিলিং হয় তখন ঝাঁকুনি দেয়।এইভাবে, ড্রিলিং প্রক্রিয়াটি অনেক বেশি স্থিতিশীল অবস্থায় পরিচালিত হতে পারে।
তৃতীয়ত, ড্রিল কলারের উপস্থিতি পাইপলাইনগুলিকে প্রসার্য অবস্থায় থাকতে দেয়, যখন দুর্দান্ত সংকোচনের অধীনে ড্রিল স্ট্রিংয়ের অনমনীয়তা নিশ্চিত করে।সুতরাং, ড্রিলের দক্ষতা এবং গুণমান ব্যাপকভাবে উন্নত হয়েছে।
উপরের অ্যাপ্লিকেশনগুলি ছাড়াও, ড্রিল কলারগুলি নীচের ছিদ্র সমাবেশের দিক নিয়ন্ত্রণ করতে সাহায্য করতে পারে, গর্ত বিচ্যুতির সমস্যা এড়াতে এবং তুরপুনের কার্যকারিতা বাড়িয়ে তুলতে পারে।
