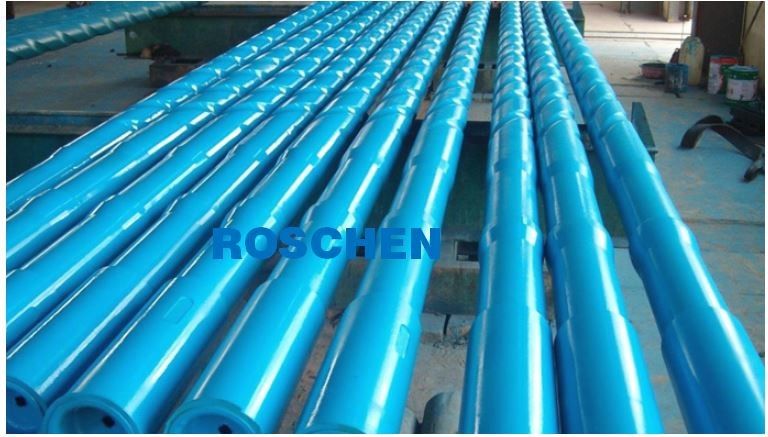

সর্পিল ড্রিল ড্রিল কলার
সর্পিল ড্রিল কলার
ড্রিল কলার এবং গর্তের প্রাচীরের মধ্যে প্রাচীরের যোগাযোগ হ্রাস করে ডিফারেনশিয়াল ওয়াল-স্টিকিংয়ের সম্ভাবনা রোধ করতে একটি ড্রিল কলারে সর্পিল কাটা যোগ করা হয়।সর্পিল শুরু হয় স্লিপ রেসেসের নিচ থেকে 22 ”বা বাক্সের শেষ থেকে 79” এবং পিন প্রান্ত থেকে 30 ”শেষ হয়।ড্রিল কলারগুলিতে সর্পিল যোগ করা ওজন প্রায় 4%হ্রাস করে।
ইন্টারড্রিল স্পাইরাল ওয়েল টেস্ট ড্রিল কলার 4.750 ”x 45.00 পাউন্ড/ফুট PH 6 রেঞ্জ 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 4 3/4 "(4.75") | সংযোগ | PH6 | বেন্ড স্ট্রেস রেশিও | |
| নামমাত্র আইডি | 2.25 " | ওডি | 4 3/4 "(4.75") | আইডি | 2.563 " |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 45.1 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র প্রাচীর ওজন | 45.00# | প্রসার্য শক্তি | 362,000 পাউন্ড | Torsional শক্তি | |
| নামমাত্র প্রাচীর বেধ | ন্যূনতম মেক আপ টর্ক | 6500 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | 8800 পাউন্ড/ফুট | |
| ড্রিফট সাইজ | 2.125 " | তরল স্থানচ্যুতি | তরল ক্ষমতা | ||
| আইপিসি | কোনটিই নয় | স্লিপ রিসেস | বিশেষ | লিফট রিসেস | বিশেষ |
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 1398 পাউন্ড (635 কেজি) | ||||
| উত্পাদন মানদণ্ড | API Spec7-1 | ||||
ইন্টারড্রিল স্পাইরাল ড্রিল কলার 4.750 ”x 45.00 lb/ft WT38 পরিসীমা 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 4 3/4 "(4.75") | সংযোগ | WT38 | বেন্ড স্ট্রেস রেশিও | 1.42 |
| নামমাত্র আইডি | 2.25 " | ওডি | 4 3/4 "(4.75") | আইডি | 2.563 " |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 45.1 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র প্রাচীর ওজন | 45.00# | প্রসার্য শক্তি | 846,000 পাউন্ড | Torsional শক্তি | 32000 |
| নামমাত্র প্রাচীর বেধ | ন্যূনতম মেক আপ টর্ক | 9000 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | ||
| ড্রিফট সাইজ | 2.125 " | তরল স্থানচ্যুতি | তরল ক্ষমতা | ||
| আইপিসি | কোনটিই নয় | পরিদর্শন মানদণ্ড | NS-2 | ||
| পিনের দৈর্ঘ্য | n/a | ||||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 1398 পাউন্ড (635 কেজি) | ||||
| উত্পাদন মানদণ্ড | API Spec7-1 | ||||
InterDril সর্পিল ড্রিল কলার 4.750 ”45.00 পাউন্ড/ফুট NC38 পরিসীমা 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 4 3/4 "(4.75") | সংযোগ | NC38 | বেন্ড স্ট্রেস রেশিও | 1.42 |
| নামমাত্র আইডি | 2.25 " | ওডি | 4 3/4 "(4.75") | আইডি | 2.563 " |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 45.1 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র প্রাচীর ওজন | 45.00# | প্রসার্য শক্তি | 725,000 পাউন্ড | Torsional শক্তি | 32000 |
| নামমাত্র প্রাচীর বেধ | ন্যূনতম মেক আপ টর্ক | 8790 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | ||
| ড্রিফট সাইজ | 2.125 " | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | হ্যাঁ |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | 0.815 গ্যাল/ফুট | তরল ক্ষমতা | |
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 1398 পাউন্ড (635 কেজি) | ||||
| উত্পাদন মানদণ্ড | API Spec7/NS-1 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | 13.744 | ||||
| ক্রস সেকশন এরিয়া OD (in²) | 17.721 | ||||
| ক্রস সেকশন এরিয়া আইডি (in²) | 3.976 | ||||
| বিভাগ মডুলাস (in³) | 11.769 | ||||
| পোলার সেকশন মডুলাস (in³) | 19.984 | ||||
JSH সর্পিল ড্রিল কলার 4.750 ”x 49.79 lb/ft NC38 পরিসীমা 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 4 3/4 "(4.75") | সংযোগ | NC38 | বেন্ড স্ট্রেস রেশিও | 2.217 |
| নামমাত্র আইডি | 2 1/4 "(2.25") | ওডি | 4 3/4 "(4.75") | আইডি | 2.25 " |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 49.79 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র প্রাচীর ওজন | প্রসার্য শক্তি | 625,000 পাউন্ড | Torsional শক্তি | 17500 | |
| নামমাত্র প্রাচীর বেধ | ন্যূনতম মেক আপ টর্ক | 8790 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | 11000 | |
| ড্রিফট সাইজ | 2.125 " | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | না |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | তরল ক্ষমতা | ||
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 1543 পাউন্ড (700 কেজি) | ||||
| উত্পাদন মানদণ্ড | API Spec7/NS-1 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | 13.744 | ||||
| ক্রস সেকশন এরিয়া OD (in²) | 17.721 | ||||
| ক্রস সেকশন এরিয়া আইডি (in²) | 3.976 | ||||
| বিভাগ মডুলাস (in³) | 9.992 | ||||
| পোলার সেকশন মডুলাস (in³) | 19.984 | ||||
ইন্টারড্রিল স্পাইরাল ড্রিল কলার 6.500 ”x 87.35 পাউন্ড/ফুট NC50 রেঞ্জ 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 6 1/2 "(6.5") | সংযোগ | NC50 | বেন্ড স্ট্রেস রেশিও | 2.03 |
| নামমাত্র আইডি | 2 13/16 "(2.8125") | ওডি | 6 1/2 "(6.5") | আইডি | 2 13/16 "(2.8125") |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 87.35 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র ওজন | 87.00# | প্রসার্য শক্তি | 1392400 পাউন্ড | Torsional শক্তি | 52000 |
| নামমাত্র প্রাচীর বেধ | 1.844 " | ন্যূনতম মেক আপ টর্ক | 29700Ib/ফুট | সর্বোচ্চ মেক আপ টর্ক | 32000 পাউন্ড/ফুট |
| ড্রিফট সাইজ | 2 11/16 "(2.6875") | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | না |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | 1.33 গ্যাল/ফুট | তরল ক্ষমতা | 0.32 গ্যাল/ফুট |
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 1543 পাউন্ড (700 কেজি) | ||||
| উত্পাদন মানদণ্ড | API Spec7/NS-1 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | 26.97 | ||||
| ক্রস সেকশন এরিয়া OD (in²) | 33.183 | ||||
| ক্রস সেকশন এরিয়া আইডি (in²) | 6.213 | ||||
| বিভাগ মডুলাস (in³) | 26.016 | ||||
| পোলার সেকশন মডুলাস (in³) | 52.032 | ||||
JSH সর্পিল ড্রিল কলার 6.500 ”x 87.35 lb/ft NC50 পরিসীমা 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 6 1/2 "(6.5") | সংযোগ | NC50 | বেন্ড স্ট্রেস রেশিও | 2.242 |
| নামমাত্র আইডি | 2 13/16 "(2.8125") | ওডি | 6 1/2 "(6.5") | আইডি | 2 13/16 "(2.8125") |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 87.35 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র ওজন | 86.79# | প্রসার্য শক্তি | 1259311 পাউন্ড | Torsional শক্তি | 51823 |
| নামমাত্র প্রাচীর বেধ | 1.844 " | ন্যূনতম মেক আপ টর্ক | 29445 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | 32389 পাউন্ড/ফুট |
| ড্রিফট সাইজ | 2 11/16 "(2.6875") | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | না |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | 1.33 গ্যাল/ফুট | তরল ক্ষমতা | 0.32 গ্যাল/ফুট |
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 2708 পাউন্ড (1231 কেজি) | ||||
| উত্পাদন মানদণ্ড | API Spec7/NS-1 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | 26.97 | ||||
| ক্রস সেকশন এরিয়া OD (in²) | 33.183 | ||||
| ক্রস সেকশন এরিয়া আইডি (in²) | 6.213 | ||||
| বিভাগ মডুলাস (in³) | 26.016 | ||||
| পোলার সেকশন মডুলাস (in³) | 52.032 | ||||
ভিএএম ড্রিলিং সর্পিল ড্রিল কলার 6.500 ”x 87.35 পাউন্ড/ফুট এনসি 50 রেঞ্জ 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 6 1/2 "(6.5") | সংযোগ | NC50 | বেন্ড স্ট্রেস রেশিও | 2.03 |
| নামমাত্র আইডি | 2 13/16 "(2.8125") | ওডি | 6 1/2 "(6.5") | আইডি | 2 13/16 "(2.8125") |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 87.35 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র ওজন | 87.00# | প্রসার্য শক্তি | 1392400 পাউন্ড | Torsional শক্তি | 52500 |
| নামমাত্র প্রাচীর বেধ | 1.844 " | ন্যূনতম মেক আপ টর্ক | 29700Ib/ফুট | সর্বোচ্চ মেক আপ টর্ক | 32000 পাউন্ড/ফুট |
| ড্রিফট সাইজ | 2 11/16 "(2.6875") | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | হ্যাঁ |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | 1.33 গ্যাল/ফুট | তরল ক্ষমতা | 0.32 গ্যাল/ফুট |
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 2708 পাউন্ড (1231 কেজি) | ||||
| উত্পাদন মানদণ্ড | API Spec7/NS-1 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | 26.97 | ||||
| ক্রস সেকশন এরিয়া OD (in²) | 33.183 | ||||
| ক্রস সেকশন এরিয়া আইডি (in²) | 6.213 | ||||
| বিভাগ মডুলাস (in³) | 26.016 | ||||
| পোলার সেকশন মডুলাস (in³) | 52.032 | ||||
JSH সর্পিল ড্রিল কলার 8.000 ”x 120.00 পাউন্ড/ফুট 6 5/8” REG পরিসীমা 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 8 "(8") | সংযোগ | 6 5/8 "API নিয়মিত | বেন্ড স্ট্রেস রেশিও | 2.6 |
| নামমাত্র আইডি | 2 13/16 "(2.8125") | ওডি | 8 "(8") | আইডি | 2 13/16 "(2.8125") |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 122.38 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র ওজন | 120# | প্রসার্য শক্তি | 1683400 পাউন্ড | Torsional শক্তি | 78700 |
| নামমাত্র প্রাচীর বেধ | ন্যূনতম মেক আপ টর্ক | 49200 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | 54100 পাউন্ড/ফুট | |
| ড্রিফট সাইজ | 2 11/16 "(2.6875") | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | না |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | তরল ক্ষমতা | ||
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 3793 পাউন্ড (1720 কেজি) | ||||
| উত্পাদন মানদণ্ড | API Spec7/NS-1 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | 44.053 | ||||
| ক্রস সেকশন এরিয়া OD (in²) | 50.265 | ||||
| ক্রস সেকশন এরিয়া আইডি (in²) | 6.213 | ||||
| বিভাগ মডুলাস (in³) | 49.498 | ||||
| পোলার সেকশন মডুলাস (in³) | 98.995 | ||||
সাবড্রিল সর্পিল ড্রিল কলার 8.000 ”x 144.00 পাউন্ড/ফুট 6 5/8” REG রেঞ্জ 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 8 "(8") | সংযোগ | 6 5/8 "API নিয়মিত | বেন্ড স্ট্রেস রেশিও | 2.3 |
| নামমাত্র আইডি | 2 13/16 "(2.8125") | ওডি | 8 "(8") | আইডি | 2 13/16 "(2.8125") |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 144 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র ওজন | 144# | প্রসার্য শক্তি | 1834500 পাউন্ড | Torsional শক্তি | 85500 পাউন্ড/ফুট |
| নামমাত্র প্রাচীর বেধ | প্রস্তাবিত মেক আপ টর্ক | 8790 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | ||
| ড্রিফট সাইজ | 2 11/16 "(2.6875") | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | হ্যাঁ |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | তরল ক্ষমতা | ||
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 4464 পাউন্ড (2029 কেজি) | ||||
| উত্পাদন মানদণ্ড | API বৈশিষ্ট 7 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | |||||
| ক্রস সেকশন এরিয়া OD (in²) | |||||
| ক্রস সেকশন এরিয়া আইডি (in²) | |||||
| বিভাগ মডুলাস (in³) | |||||
| পোলার সেকশন মডুলাস (in³) | |||||
ভিএএম ড্রিলিং সর্পিল ড্রিল কলার 8.000 ”x 144.00 পাউন্ড/ফুট 6 5/8” REG রেঞ্জ 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 8 "(8") | সংযোগ | 6 5/8 "API নিয়মিত | বেন্ড স্ট্রেস রেশিও | 2.3 |
| নামমাত্র আইডি | 2 13/16 "(2.8125") | ওডি | 8 "(8") | আইডি | 2 13/16 "(2.8125") |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 149.6 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র ওজন | 144# | প্রসার্য শক্তি | 1834500 পাউন্ড | Torsional শক্তি | 85500 পাউন্ড/ফুট |
| নামমাত্র প্রাচীর বেধ | প্রস্তাবিত মেক আপ টর্ক | 53300 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | ||
| ড্রিফট সাইজ | 2 11/16 "(2.6875") | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | হ্যাঁ |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | তরল ক্ষমতা | ||
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 4638 পাউন্ড (2029 কেজি) | ||||
| উত্পাদন মানদণ্ড | API বৈশিষ্ট 7 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | |||||
| ক্রস সেকশন এরিয়া OD (in²) | |||||
| ক্রস সেকশন এরিয়া আইডি (in²) | |||||
| বিভাগ মডুলাস (in³) | 49.498 | ||||
| পোলার সেকশন মডুলাস (in³) | |||||
JSH সর্পিল ড্রিল কলার 8.250 ”x 130.50 lb/ft JSH 6 5/8” REG Range 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 8 1/4 "(8.25") | সংযোগ | 6 5/8 "API নিয়মিত | বেন্ড স্ট্রেস রেশিও | 3.211 |
| নামমাত্র আইডি | 2 13/16 "(2.8125") | ওডি | 8 1/4 "(8.25") | আইডি | 2 13/16 "(2.8125") |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 130.5 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র ওজন | প্রসার্য শক্তি | 1683400 পাউন্ড | Torsional শক্তি | 78700 পাউন্ড/ফুট | |
| নামমাত্র প্রাচীর বেধ | প্রস্তাবিত মেক আপ টর্ক | 53300 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | 55630 | |
| ড্রিফট সাইজ | 2 11/16 "(2.6875") | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | না |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | 2.32 ইউএস গ্যাল/ফুট বন্ধ শেষ | তরল ক্ষমতা | 0.32 |
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 4045 পাউন্ড (1834 কেজি) | ||||
| উত্পাদন মানদণ্ড | API বৈশিষ্ট 7 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | 47.244 | ||||
| ক্রস সেকশন এরিয়া OD (in²) | 53.456 | ||||
| ক্রস সেকশন এরিয়া আইডি (in²) | 6.213 | ||||
| বিভাগ মডুলাস (in³) | 54.382 | ||||
| পোলার সেকশন মডুলাস (in³) | 54.382 | ||||
JSH সর্পিল ড্রিল কলার 9.500 ”x 160.82 lb/ft 7 5/8” REG পরিসীমা 2
| স্পেসিফিকেশন | টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | ||||
| নামমাত্র OD | 9 1/2 "(8.5") | সংযোগ | 7 5/8 "API নিয়মিত | বেন্ড স্ট্রেস রেশিও | 3.061 |
| নামমাত্র আইডি | 3 "(3") | ওডি | 9 1/2 "(9.5") | আইডি | 3 "(3") |
| স্টিল গ্রেড | AISI 4145H সংশোধিত | সামঞ্জস্যপূর্ণ ওজন | 160.82 পাউন্ড/ফুট | গড় দৈর্ঘ্য | 31.00 ফুট |
| নামমাত্র ওজন | প্রসার্য শক্তি | 2459,066 পাউন্ড | Torsional শক্তি | 132036 পাউন্ড/ফুট | |
| নামমাত্র প্রাচীর বেধ | 3.250 " | প্রস্তাবিত মেক আপ টর্ক | 53300 আইবি/ফুট | সর্বোচ্চ মেক আপ টর্ক | 90775 |
| ড্রিফট সাইজ | 2.875 " | স্লিপ রিসেস | হ্যাঁ | লিফট রিসেস | হ্যাঁ |
| আইপিসি | কোনটিই নয় | তরল স্থানচ্যুতি | 2.86 ইউএস গ্যাল/ফুট বন্ধ শেষ | তরল ক্ষমতা | 0.37 |
| পিনের দৈর্ঘ্য | n/a | পরিদর্শন মানদণ্ড | NS-2 | ||
| বাক্সের দৈর্ঘ্য | n/a | ||||
| জয়েন্ট প্রতি গড় ওজন | 4985lbs (2261kgs) | ||||
| উত্পাদন মানদণ্ড | API বৈশিষ্ট 7 | ||||
| ড্রিল কলার ক্যাপাসিটি | |||||
| ক্রস সেকশন এরিয়া বডি (in²) | 63.814 | ||||
| ক্রস সেকশন এরিয়া OD (in²) | 70.882 | ||||
| ক্রস সেকশন এরিয়া আইডি (in²) | 7.069 | ||||
| বিভাগ মডুলাস (in³) | 83.336 | ||||
| পোলার সেকশন মডুলাস (in³) | 166.671 | ||||
সংক্ষিপ্ত নন -ম্যাগনেটিক ড্রিল কলার (এসএনএমডিসি):
নিম্নলিখিত থেকে চৌম্বকীয় হস্তক্ষেপ নিরপেক্ষ করার জন্য একটি কাদা মোটর এবং একটি মাটির কলারের মধ্যে SNMDC ব্যবহার করা হয়।
সংযোগ
সমস্ত সংযোগগুলি API স্পেক 7-2 প্রয়োজনীয়তার সাথে নির্ভুলভাবে মেশিনযুক্ত।এপিআই রিলিফ গ্রুভ পিন এবং বোর ব্যাক বক্স স্ট্রেস রিলিফ অনুরোধে পাওয়া যায়।থ্রেড শিকড়গুলি ক্লান্তির জন্য আরও বেশি প্রতিরোধের জন্য ঠান্ডা কাজ করে।কমান্ড টিউবুলারে সমস্ত সংযোগ ফসফেট প্রলিপ্ত হয় যাতে মেকআপের সময় গলিং কম হয় এবং থ্রেড স্টোরেজ কম্পাউন্ড প্রয়োগ করা হয়।চালানের সময় পর্যাপ্ত যৌথ সুরক্ষা নিশ্চিত করতে থ্রেড প্রোটেক্টর ইনস্টল করা হয়।
নন-ম্যাগনেটিক ড্রিল কলার
কমান্ড টিউবুলারের অ-চুম্বকীয় ড্রিল কলারগুলি একটি অবিচ্ছেদ্য ভারী দায়িত্ব যৌথ যা অস্টেনিটিক স্টেইনলেস স্টিলের একটি কঠিন বার থেকে নির্মিত হয়।আমাদের নন-ম্যাগনেটিক ড্রিল কলারগুলি একটি মেশিনেড সারফেস ফিনিশ কন্ডিশন দিয়ে সরবরাহ করা হয়।
সমস্ত অ-চুম্বকীয় কলারগুলি প্রয়োজনীয় যান্ত্রিক বৈশিষ্ট্যগুলি সরবরাহ করার জন্য গরম/ঠান্ডা কাজ করে।বার তারপর trepanned হয়, হট স্পট পরিদর্শন এবং machined।একটি অভ্যন্তরীণ বোর চিকিত্সা সম্পূর্ণ দৈর্ঘ্যে সঞ্চালিত হয় যাতে অভ্যন্তরীণ ব্যাসের সঠিক সংকোচনযোগ্য অবস্থা অর্জন করা যায়।
এটি স্ট্রেস জারা ক্র্যাকিংয়ের জন্য সর্বোত্তম প্রতিরোধের সাথে কলার সরবরাহ করে।আমাদের সমস্ত ড্রিল কলারগুলি API স্পেক 7, Q1 এবং প্রযোজ্য হিসাবে 7G সুপারিশকৃত অনুশীলন অনুযায়ী তৈরি করা হয়।
ড্রিলিং অ্যাপ্লিকেশনে ড্রিল কলার
ড্রিল কলার ড্রিলিং প্রক্রিয়ায় গুরুত্বপূর্ণ ভূমিকা পালন করে।কাঠামোগত বৈশিষ্ট্যগুলির কারণে, ড্রিল কলারগুলি ড্রিলিংয়ের উদ্দেশ্যে ওজন সরবরাহ করতে পারে, যা ড্রিল কলারের এক এবং সর্বাগ্রে বিশেষত্ব।ড্রিল বিটের সাহায্যে পাথর ভাঙার জন্য প্রয়োজনীয় নিম্নমুখী শক্তি প্রদানের জন্য মাধ্যাকর্ষণ বেশ কয়েকটি ড্রিল কলারে কাজ করে।
বিট (WOB) উপর ওজন প্রদান ছাড়াও, ড্রিল কলারগুলি একটি শক শোষক হিসাবেও কাজ করে কম্পন কমিয়ে দিতে এবং যখন ড্রিলিং হয় তখন ঝাঁকুনি দেয়।এইভাবে, ড্রিলিং প্রক্রিয়াটি অনেক বেশি স্থিতিশীল অবস্থায় পরিচালিত হতে পারে।
তৃতীয়ত, ড্রিল কলারের উপস্থিতি পাইপলাইনগুলিকে প্রসার্য অবস্থায় থাকতে দেয়, যখন দুর্দান্ত সংকোচনের অধীনে ড্রিল স্ট্রিংয়ের অনমনীয়তা নিশ্চিত করে।সুতরাং, ড্রিলের দক্ষতা এবং গুণমান ব্যাপকভাবে উন্নত হয়েছে।
উপরের অ্যাপ্লিকেশনগুলি ছাড়াও, ড্রিল কলারগুলি নীচের ছিদ্র সমাবেশের দিক নিয়ন্ত্রণ করতে সাহায্য করতে পারে, গর্ত বিচ্যুতির সমস্যা এড়াতে এবং তুরপুনের কার্যকারিতা বাড়িয়ে তুলতে পারে।
বিস্তারিত জানতে অনুগ্রহ পূর্বক যোগাযোগ করুন:
স্কাইপ: ROSCHEN.TOOL, ROSCHEN_GROUP
উইচ্যাট: +86-137 6419 5009;+86-135 8585 5390
হোয়াটসঅ্যাপ: +86-137 6419 5009;+86-135 8585 5390
ইমেইল: roschen@roschen.com;roschen@roschen.net
ওয়েবসাইট: http://www.roschen.com;http://www.roschen.net
