নন-ম্যাগনেটিক ড্রিল কলার 6.500 ”এনসি 50 ফ্লেক্সি কলার

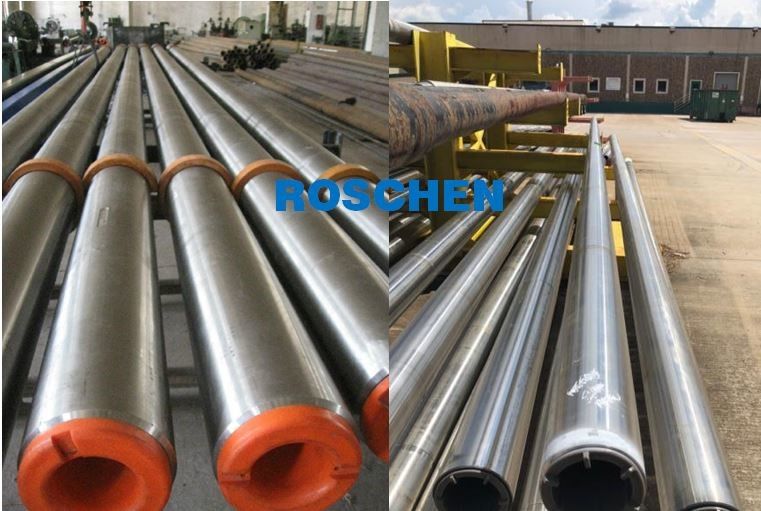

নন-ম্যাগনেটিক ড্রিল কলার
কমান্ড টিউবুলারের অ-চুম্বকীয় ড্রিল কলারগুলি একটি অবিচ্ছেদ্য ভারী দায়িত্ব যৌথ যা অস্টেনিটিক স্টেইনলেস স্টিলের একটি কঠিন বার থেকে নির্মিত হয়।আমাদের নন-ম্যাগনেটিক ড্রিল কলারগুলি একটি মেশিনেড সারফেস ফিনিশ কন্ডিশন দিয়ে সরবরাহ করা হয়।
সমস্ত অ-চুম্বকীয় কলারগুলি প্রয়োজনীয় যান্ত্রিক বৈশিষ্ট্যগুলি সরবরাহ করার জন্য গরম/ঠান্ডা কাজ করে।বার তারপর trepanned হয়, হট স্পট পরিদর্শন এবং machined।একটি অভ্যন্তরীণ বোর চিকিত্সা সম্পূর্ণ দৈর্ঘ্যে সঞ্চালিত হয় যাতে অভ্যন্তরীণ ব্যাসের সঠিক সংকোচনযোগ্য অবস্থা অর্জন করা যায়।
নন-ম্যাগনেটিক ড্রিল কলার 4.75 ”এনসি 38 ফ্লেক্সি কলার
| স্পেসিফিকেশন | ||
| নামমাত্র OD | 4 3/4 "(4.75") | |
| নামমাত্র আইডি | 2 11/16 "(2.685") | |
| ম্যাট্রিয়াল গ্রেড | P530 | |
| দ্রব্যের আকার | 3-5 এএসটিএম | |
| চৌম্বকীয় ব্যাপ্তিযোগ্যতা | 1.001 সর্বোচ্চ। | |
| ড্রিফট সাইজ | 2 9/16 "(2.5625") | |
| আইপিসি | কোনটিই নয় | |
| রাসায়নিক বৈশিষ্ট্য | ফসফরাস | <0.05% |
| সালফার | <0.03% | |
| জয়েন্ট প্রতি গড় ওজন | ||
| উত্পাদন মানদণ্ড | API Spec7-1 | |
| ড্রিল কলার ক্যাপাসিটি | ||
| প্রসার্য শক্তি | 130.5 কেএসআই | |
| 120 কেএসআই মিনিট | ||
| উত্পাদন শক্তি | 121.4 কেএসআই | |
| 110 কেএসআই মিনিট | ||
| প্রভাব শক্তি | 171 আইবি/ফুট | |
| Charpy V Notch | ||
| কঠোরতা (ব্রিনেল) | 311-321 বিএইচএন | |
| টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | |||
| সংযোগ | NC38 | ||
| ওডি | 4 3/4 "(4.75") | আইডি | 2 11/16 "(2.6875") |
| সামঞ্জস্যপূর্ণ ওজন | গড় দৈর্ঘ্য | 31.00 ফুট | |
| প্রসার্য শক্তি | 587300 আইবিএস | Torsional শক্তি | 18100 আইবি/ফুট |
| প্রস্তাবিত মেক আপ টর্ক | 9700Ib/ফুট | সর্বোচ্চ মেক আপ টর্ক | |
| দীর্ঘায়িত | 18% | তরল স্থানচ্যুতি | |
| তরল ক্যাপাসিটি | 0.360 গ্যাল/ফুট | লিফট রিসেস | n/a |
| স্লিপ রিসেস | n/a | পরিদর্শন মানদণ্ড | NS-2 |
নন-ম্যাগনেটিক ড্রিল কলার 6.500 ”এনসি 50 ফ্লেক্সি কলার
| স্পেসিফিকেশন | ||
| নামমাত্র OD | 6 1/2 "(6.5") | |
| নামমাত্র আইডি | 3 1/4 "(3.25") | |
| ম্যাট্রিয়াল গ্রেড | P530 | |
| দ্রব্যের আকার | 1-2 এএসটিএম | |
| চৌম্বকীয় ব্যাপ্তিযোগ্যতা | 1.001 সর্বোচ্চ। | |
| ড্রিফট সাইজ | 3 1/8 "(3.125") | |
| আইপিসি | কোনটিই নয় | |
| রাসায়নিক বৈশিষ্ট্য | ফসফরাস | <0.05% |
| সালফার | <0.03% | |
| জয়েন্ট প্রতি গড় ওজন | ||
| উত্পাদন মানদণ্ড | API Spec7-1 | |
| ড্রিল কলার ক্যাপাসিটি | ||
| প্রসার্য শক্তি | 128.1 কেএসআই | |
| 120 কেএসআই মিনিট | ||
| উত্পাদন শক্তি | 119.2 কেএসআই | |
| 110 কেএসআই মিনিট | ||
| প্রভাব শক্তি | 181 আইবি/ফুট | |
| Charpy V Notch | ||
| কঠোরতা (ব্রিনেল) | 296-303 বিএইচএন | |
| টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | |||
| সংযোগ | NC50 | ||
| ওডি | 6 1/2 "(6.5") | আইডি | 3 1/4 "(3.25") |
| সামঞ্জস্যপূর্ণ ওজন | গড় দৈর্ঘ্য | 31.00 ফুট | |
| প্রসার্য শক্তি | 560,800 আইবিএস | Torsional শক্তি | 71,240Ib/ফুট |
| প্রস্তাবিত মেক আপ টর্ক | 26700Ib/ফুট | সর্বোচ্চ মেক আপ টর্ক | |
| দীর্ঘায়িত | 18% | তরল স্থানচ্যুতি | |
| তরল ক্যাপাসিটি | 0.698 গ্যাল/ফুট | লিফট রিসেস | n/a |
| স্লিপ রিসেস | n/a | পরিদর্শন মানদণ্ড | NS-2 |
নন-ম্যাগনেটিক ড্রিল কলার 6.750 ”এনসি 50 ফ্লেক্সি কলার
| স্পেসিফিকেশন | ||
| নামমাত্র OD | 6 3/4 "(6.75") | |
| নামমাত্র আইডি | 3 1/4 "(3.25") | |
| ম্যাট্রিয়াল গ্রেড | P530 | |
| দ্রব্যের আকার | 2-4 এএসটিএম | |
| চৌম্বকীয় ব্যাপ্তিযোগ্যতা | 1.001 সর্বোচ্চ। | |
| ড্রিফট সাইজ | 3 1/8 "(3.125") | |
| আইপিসি | কোনটিই নয় | |
| রাসায়নিক বৈশিষ্ট্য | ফসফরাস | <0.05% |
| সালফার | <0.03% | |
| জয়েন্ট প্রতি গড় ওজন | ||
| উত্পাদন মানদণ্ড | API Spec7-1 | |
| ড্রিল কলার ক্যাপাসিটি | ||
| প্রসার্য শক্তি | 132.9 কেএসআই | |
| 120 কেএসআই মিনিট | ||
| উত্পাদন শক্তি | 123.7 কেএসআই | |
| 110 কেএসআই মিনিট | ||
| প্রভাব শক্তি | 170 আইবি/ফুট | |
| Charpy V Notch | ||
| কঠোরতা (ব্রিনেল) | 306-316 বিএইচএন | |
| টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | |||
| সংযোগ | NC50 | ||
| ওডি | 6 3/4 "(6.75") | আইডি | 3 1/4 "(3.25") |
| সামঞ্জস্যপূর্ণ ওজন | গড় দৈর্ঘ্য | 31.00 ফুট | |
| প্রস্তাবিত মেক আপ টর্ক | সর্বোচ্চ মেক আপ টর্ক | ||
| দীর্ঘায়িত | 18% | তরল স্থানচ্যুতি | |
| তরল ক্যাপাসিটি | লিফট রিসেস | n/a | |
| স্লিপ রিসেস | n/a | পরিদর্শন মানদণ্ড | NS-2 |
নন-ম্যাগনেটিক ড্রিল কলার 8.000 ”6-5/8” REG FLEXI COLLAR
| স্পেসিফিকেশন | ||
| নামমাত্র OD | 8 "(8") | |
| নামমাত্র আইডি | 3 1/2 "(3.5") | |
| ম্যাট্রিয়াল গ্রেড | P530 | |
| দ্রব্যের আকার | 3-4 এএসটিএম | |
| চৌম্বকীয় ব্যাপ্তিযোগ্যতা | 1.001 সর্বোচ্চ। | |
| ড্রিফট সাইজ | 3 3/8 "(3.325") | |
| আইপিসি | কোনটিই নয় | |
| রাসায়নিক বৈশিষ্ট্য | ফসফরাস | <0.05% |
| সালফার | <0.03% | |
| জয়েন্ট প্রতি গড় ওজন | ||
| উত্পাদন মানদণ্ড | API Spec7-1 | |
| ড্রিল কলার ক্যাপাসিটি | ||
| প্রসার্য শক্তি | 130.5 কেএসআই | |
| 120 কেএসআই মিনিট | ||
| উত্পাদন শক্তি | 120.5 কেএসআই | |
| 100 কেএসআই মিনিট | ||
| প্রভাব শক্তি | 146 আইবি/ফুট | |
| Charpy V Notch | ||
| কঠোরতা (ব্রিনেল) | 298-302 বিএইচএন | |
| টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | |||
| সংযোগ | 6 5/8 "REG | ||
| ওডি | 8 "(8") | আইডি | 3 1/2 "(3.5") |
| সামঞ্জস্যপূর্ণ ওজন | গড় দৈর্ঘ্য | 31.00 ফুট | |
| প্রস্তাবিত মেক আপ টর্ক | সর্বোচ্চ মেক আপ টর্ক | ||
| দীর্ঘায়িত | 20% | তরল স্থানচ্যুতি | |
| তরল ক্যাপাসিটি | লিফট রিসেস | n/a | |
| স্লিপ রিসেস | n/a | পরিদর্শন মানদণ্ড | NS-2 |
নন-ম্যাগনেটিক ড্রিল কলার 8.250 ”6-5/8” REG FLEXI COLLAR
| স্পেসিফিকেশন | ||
| নামমাত্র OD | 8 1/4 "(8.25") | |
| নামমাত্র আইডি | 3 1/2 "(3.5") | |
| ম্যাট্রিয়াল গ্রেড | P530 | |
| দ্রব্যের আকার | এএসটিএম | |
| চৌম্বকীয় ব্যাপ্তিযোগ্যতা | 1.001 সর্বোচ্চ। | |
| ড্রিফট সাইজ | 3 3/8 "(3.325") | |
| আইপিসি | কোনটিই নয় | |
| রাসায়নিক বৈশিষ্ট্য | ফসফরাস | <0.05% |
| সালফার | <0.03% | |
| জয়েন্ট প্রতি গড় ওজন | ||
| উত্পাদন মানদণ্ড | API Spec7-1 | |
| ড্রিল কলার ক্যাপাসিটি | ||
| প্রসার্য শক্তি | 110,000 পিএসআই মিনিট | |
| 758 এমপিএ মিনিট | ||
| উত্পাদন শক্তি | 100,000 পিএসআই মিনিট | |
| 689 এমপিএ মিনিট | ||
| প্রভাব শক্তি | 60J ft/Ibs এর উপরে | |
| কঠোরতা (ব্রিনেল) | 285 BHN ন্যূনতম | |
| টুল জয়েন্ট/কানেকশন স্পেসিফিকেশন | |||
| সংযোগ | 6 5/8 "REG | ||
| ওডি | 8 1/4 "(8.25") | আইডি | 3 1/2 "(3.5") |
| সামঞ্জস্যপূর্ণ ওজন | গড় দৈর্ঘ্য | 31.00 ফুট | |
| প্রস্তাবিত মেক আপ টর্ক | সর্বোচ্চ মেক আপ টর্ক | ||
| দীর্ঘায়িত | 20% | তরল স্থানচ্যুতি | |
| তরল ক্যাপাসিটি | লিফট রিসেস | n/a | |
| স্লিপ রিসেস | n/a | পরিদর্শন মানদণ্ড | NS-2 |
ড্রিল কলার
কমান্ড টিউবুলারের ড্রিল কলারগুলি সংশোধিত AISI 4145H ক্রোমিয়াম মলিবডেনাম অ্যালয় স্টিলের তৈরি।এই ড্রিল কলার বারগুলি পূর্ণ দৈর্ঘ্যের তাপ চিকিত্সা এবং এপিআই স্পেক 7-1 দ্বারা নির্ধারিত যান্ত্রিক বৈশিষ্ট্যগুলি পাওয়ার জন্য জল নিভিয়ে দেওয়া হয়।
সম্পূর্ণ যান্ত্রিক এবং রাসায়নিক মিল পরীক্ষা সার্টিফিকেশন সমস্ত ড্রিল কলার দিয়ে সরবরাহ করা হয়।এই মিল টেস্ট সার্টিফিকেশনগুলি 285 থেকে 341 BHN এর কঠোরতার পরিসীমা এবং পৃষ্ঠের এক ইঞ্চি নীচে ঘরের তাপমাত্রায় 40 ফুট-পাউন্ডের প্রভাব মূল্য নিশ্চিত করে।
সব ড্রিল কলার বার trepanned তারপর এপিআই স্পেসিফিকেশনে ড্রিফট করা হয় ঘনিষ্ঠ সহনশীলতা বোর নিশ্চিত করতে।ড্রিল কলারগুলি বাইরের পৃষ্ঠের সাথে মেশিনযুক্ত বা রুক্ষ খোসা দিয়েও সরবরাহ করা হয়।
