বিQ এনকিউ এইচকিউ পিকিউ কোর ব্যারেল এবং কনজিউবল
সাধারণত, টি আছে
কোর ব্যারেল টিউব উপর নির্ভর করে কোর ব্যারেল এর hree ধরনের।
কোর ব্যারেল আনুষাঙ্গিক:
--- হেড সমাবেশ, ভেতরের টিউব, বহিরাগত টিউব, কোর গর্ভাবস্থা, কোর চালক ক্ষেত্রে, বিভক্ত টিউব, লকিং জোড়া দেওয়া টিউব, অ্যাডাপ্টারের জোড়া দেওয়া টিউব, অবতরণ রিং, ভিতরের টিউব স্টেবিলাইজার, রিং থামা।
| Boart লঙ্গিয়ার কোর ব্যারেল সিস্টেমের আকার | ||
| আকার | কোর Ø | হ্যালো Ø |
| AQTK | 35.5 মিমি (1-3 / 8 ইঞ্চি) | 48 মিমি (1-7 / 8 ইঞ্চি) |
| বি কিউ | 36.4 মিমি (1-7 / 16 ইঞ্চি) | 60 মিমি (2-3 / 8 ইঞ্চি) |
| BQTK | 40.7 মিমি (1-5 / 8 ইঞ্চি) | 60 মিমি (2-3 / 8 ইঞ্চি) |
| NQ | 47.6 মিমি (1-7 / 8 ইঞ্চি) | 75.7 মিমি (3 ইঞ্চি) |
| NQTK (NQ2 ") | 50.6 মিমি (২ ইঞ্চি) | 75.7 মিমি (3 ইঞ্চি) |
| NQ3 | 45 মিমি (1-3 / 8 ইঞ্চি) | 75.7 মিমি (3 ইঞ্চি) |
| এইচকিউ | 63.5 মিমি (2-1 / 2 ইঞ্চি) | 96 মিমি (3-3 / 8 ইঞ্চি) |
| HQ3 | 61.1 মিমি (2-3 / 8 ইঞ্চি) | 96 মিমি (3-3 / 8 ইঞ্চি) |
| PQ | 85 মিমি (3-3 / 8 ইঞ্চি) | 1২২.6 মিমি (4-7 / 8 ইঞ্চি) |
| PQ3 | 83 মিমি (3-1 / 4 ইঞ্চি) | 1২২.6 মিমি (4-7 / 8 ইঞ্চি) |
| Atlas Copco কোর ব্যারেল সিস্টেমের আকার | ||||
| পদ্ধতি | কোর Ø | হ্যালো Ø | ||
| মিমি | মধ্যে | মিমি | মধ্যে | |
| একজন | 48,0 | 1.89 | 27,0 | 1.06 |
| বি | 59,9 | 2.36 | 36,4 | 1.43 |
| এন | 75,7 | 2.98 | 47,6 | 1.88 |
| এইচ | 96,1 | 3.78 | 63,5 | 2.5 |
| পি | 122,6 | 4.83 | 85,0 | 3.35 |
ডাবল টিউব কোর ব্যারেল
| --- টিটি সিরিজ কোর ব্যারেল |

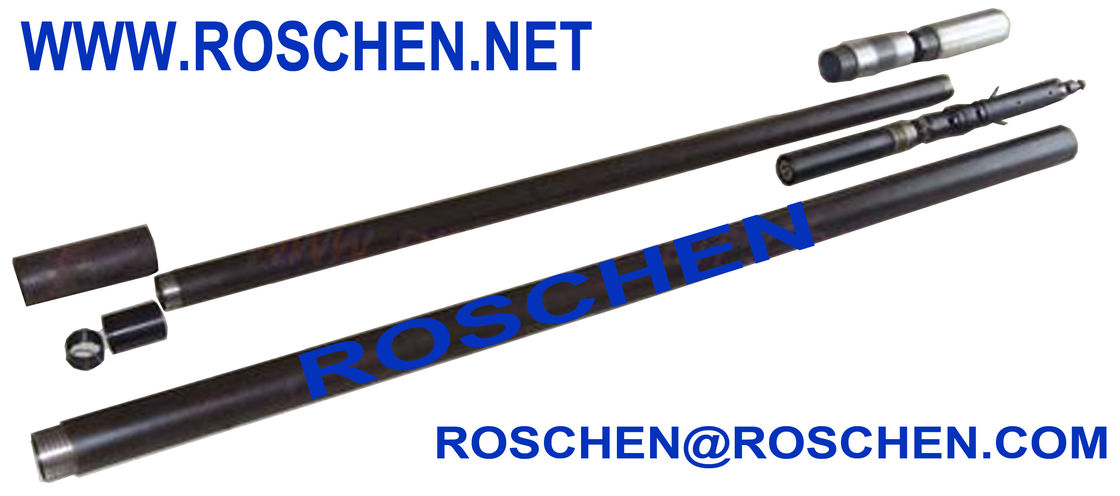

| অতি - পাতলা দেওয়াল ডবল টিউব কোর ব্যারেল, উপলব্ধ পরিধির 46 এবং 56 মিমি। খুব |
| পাতলা কাটিয়া মুখ কঠিন গঠন মাধ্যমে অনুপ্রবেশ খুব দ্রুত হার অনুমতি দেয়। তারা হয় |
| উপযুক্ত forunderground খনির অ্যাপ্লিকেশন |
| --- টি 2 সিরিজ ডাবল টিউব কোর ব্যারেল |
| T2 সিরিজ পাতলা প্রাচীর ডবল টিউব কোর ব্যারেল, পৃষ্ঠ অনুসন্ধান জন্য ব্যবহৃত, বিশেষ করে খনির অ্যাপ্লিকেশন |
| তাদের পাতলা কারফের কারণে, এই কোর ব্যারেল দ্রুত অনুপ্রবেশ প্রদান। 46, 56, 66, 76, 86, 101 মিমি ব্যাসে পাওয়া যায়। |
| --- টি 6 সিরিজ ডাবল টিউব কোর ব্যারেল |
| এই T2 সিরিজের একটি ধারাবাহিকতা আছে, কিন্তু একটি sturdier নকশা এবং বড় পরিমাপ পাওয়া যায়, |
| 76, 86, 101, 116. 131 এবং 146 মিমি। তারা পৃষ্ঠ খনির এবং ভূগর্ভস্থ drilling মধ্যে প্রয়োগ করা হয়। |
| --- এলটিকে 48 ও এলটিকে 60 ডাবল টিউব কোর ব্যারেল |
| এলটিকে সিরিজ কোর ব্যারেল সিস্টেমটি টি 2 সিরিজের চেয়ে পাতলা প্রাচীরের মূল ব্যারেল। তারা একটি খরচ কার্যকর প্রদান, |
| উচ্চ উত্পাদন, যা উচ্চতর শিলা গঠনের মাঝারি থেকে সর্বোত্তম উৎপাদন এবং মূল পুনরুদ্ধারের জন্য ডিজাইন করা হয়। |
| উপলব্ধ আকার 48 এবং 60mm |
| --- WF সিরিজ ডাবল টিউব কোর ব্যারেল |
| তারা মূলত মুখো-স্রাব বিট ব্যবহার করে অপেক্ষাকৃত নরম গঠন গাণিতির জন্য ডিজাইন করার জন্য জট টেকনোলজি কোর ব্যারেল। |
| সরল নির্মাণ এবং পাতলা-প্রাচীর ব্যারেলের চেয়ে ক্ষতির জন্য আরো প্রাণবন্ত, কিন্তু ধীর মাপের হারের সাথে। |
| --- WG সিরিজ ডাবল টিউব কোর ব্যারেল |
| WG সিরিজ জন্য একক টিউব কোর ব্যারেল আছে। ডিসিডিএমএ আকার ই, এ, বি, এন, এবং এইচ মধ্যে উপলব্ধ। |
| --- টিবিডব্লিউ এবং টিএনডব্লু কোর ব্যারেল |
| এই T2 সিরিজের হিসাবে কিন্তু DCDMA গর্ত মাপ B এবং N সঙ্গে পাতলা- walled ডবল টিউব কোর ব্যারেল হয়। |
| পৃষ্ঠ পরিদর্শন জন্য ব্যবহৃত, বিশেষভাবে খনির অ্যাপ্লিকেশন। পাতলা কেরফ এলাকা দ্রুত অনুপ্রবেশের অনুমতি দেয়। |
| --- ওয়্যারাইন ডাবল টিউব কোর ব্যারেল |
| ওয়্যারাইন ডাবল কোর ব্যারেল প্রাথমিকভাবে গভীর coring ব্যবহৃত হয়। একটি overshot ডিভাইসের সাথে, |
| তারা দ্বিগুণ প্রয়োজন এবং মূল পুনরুদ্ধার করা হয় প্রতিটি সময় লাঠি স্ট্রিং uncouple প্রয়োজন। |
| DCDMA আকার A, B, N, H এবং P তে পাওয়া যায়। |
| --- চীনা স্ট্যান্ডার্ড ডাবল টিউব কোর ব্যারেল |
| --- চীনা স্ট্যান্ডার্ড ওয়্যারলেস ডাবল টিউব কোর ব্যারেল |
| --- জেট-টাইপ বিপরীত সঞ্চয়ের ডাবল টিউব কোর ব্যারেল |
ট্রিপল টিউব কোর ব্যারেল
| --- এমএলসি (টিগ্রাস) সিরিজ কোর ব্যারেল |
| এই ট্রিপল টিউব কোর ব্যারেল সাধারণত জট টেকনোলজির উদ্দেশ্য জন্য ব্যবহৃত হয়, নরম গঠন মধ্যে কোর পুনরুদ্ধার সর্বাধিক পরিকল্পিত। 35-146 মিমি থেকে উপলব্ধ ব্যাস মাপ। |
| --- ওয়্যারাইন ট্রিপল টিউব কোর ব্যারেল |
| ওয়্যারলেস ট্রিপল টিউব কোর ব্যারেল সাধারণত ভাঙা, ভাঙা কাঠামো প্রয়োজন হয়। তারা ওয়্যারলেস ডাবল টিউব কোর ব্যাটারের ভিতর একটি তৃতীয়, বিভক্ত ভিতরের টিউব অন্তর্ভুক্ত করে। এই পুনরুদ্ধারের পরে ভিতরের টিউব থেকে পাম্প করা যেতে পারে, কোর তার স্বতঃ অবস্থায় অবস্থা পরীক্ষা করা যাবে যার ফলে। |
একক টিউব কোর ব্যারেল
| --- বি সিরিজ একক টিউব কোর ব্যারেল |
| বি সিরিজ একক নল মূল ব্যারেল, প্রায়ই যেখানে মূল সংরক্ষণ অপরিহার্য এবং কংক্রিট coring জন্য পরিস্থিতিতে ব্যবহার করা হয়। উপলব্ধ পরিধির 46-146 মিমি |
| --- WG সিরিজ একক টিউব কোর ব্যারেল |
| WG সিরিজের জন্য ডবল টিউব কোর ব্যারেল আছে। ডিসিডিএমএ আকার ই, এ, বি, এন, এবং এইচ মধ্যে উপলব্ধ। |
| --- চীনা স্ট্যান্ডার্ড একক টিউব কোর ব্যারেল |
